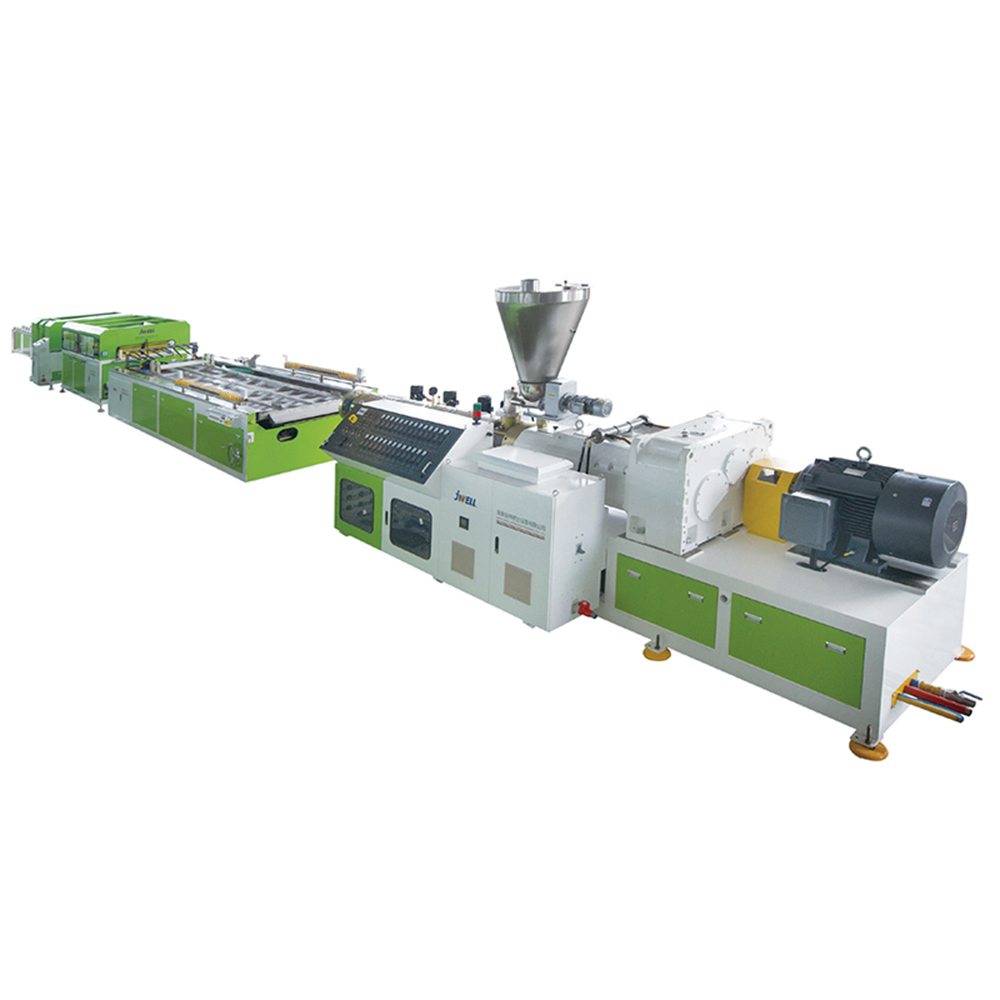

Экструзионная линия для производства полых дверных панелей из ПВХ/ДПК

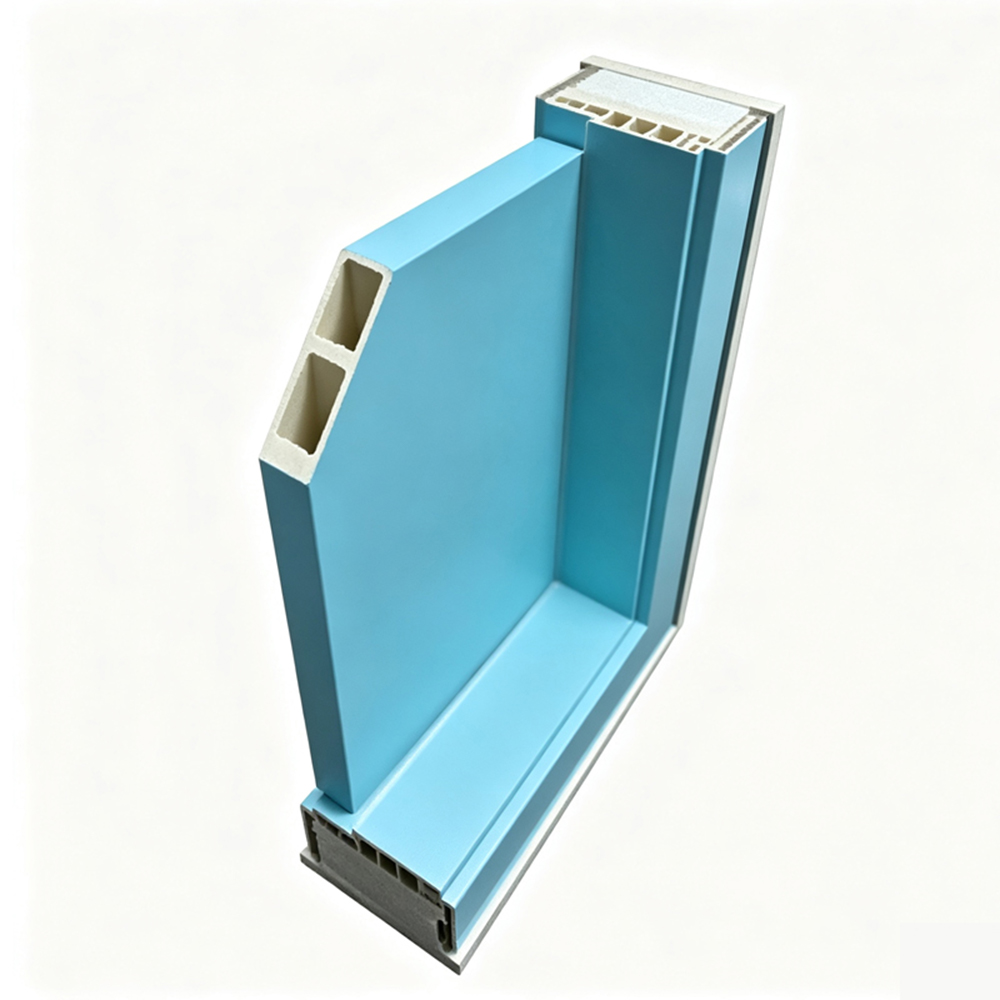

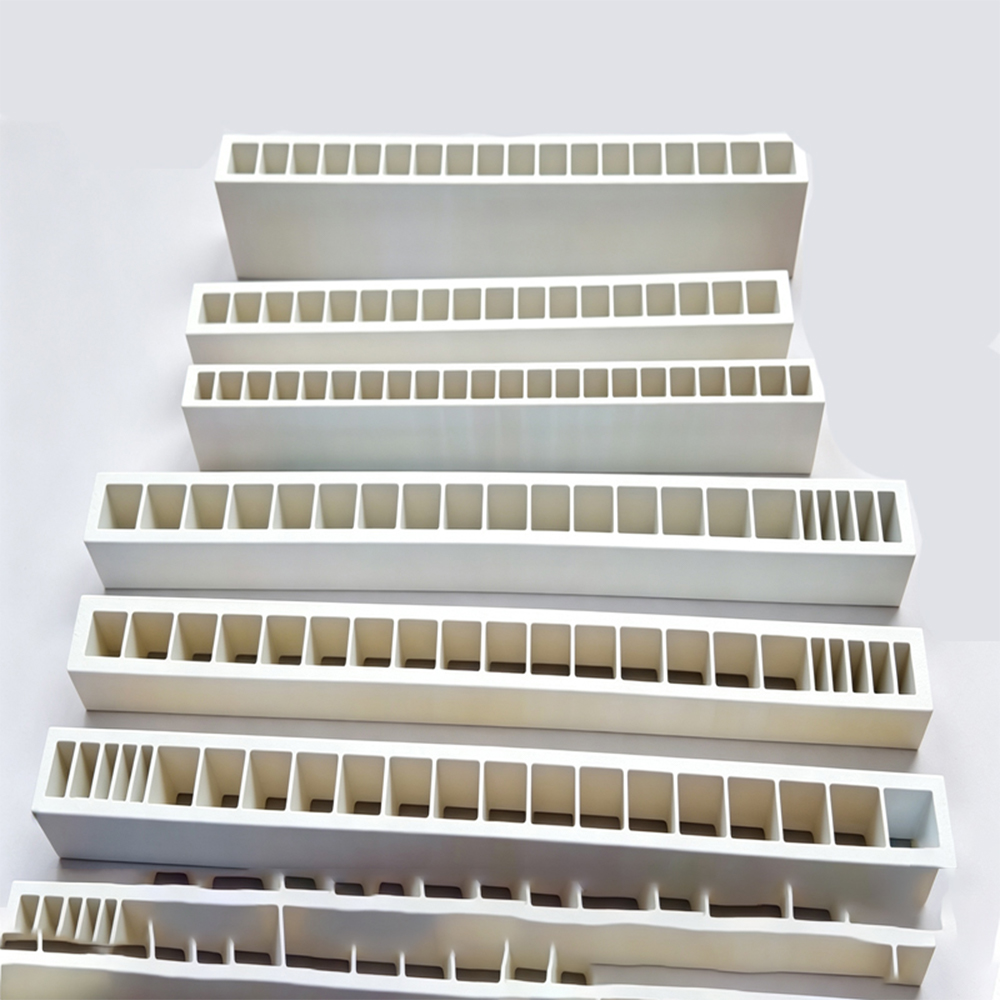

Эта экструзионная линия специально разработана для производства полых дверных панелей из ПВХ и древесно-пластикового композита (ДПК), которые широко используются в производстве внутренних дверей, дверей для ванных комнат, дверей гардеробных и декоративных стеновых панелей. Три модели (YF800, YF1000, YF1250) имеют производственную ширину от 800 мм до 1250 мм и подходят как для стандартных жилых дверей, так и для более крупных коммерческих дверей.
Тематическое исследование: Турецкий производитель дверей использует линию YF1000 для производства полых панелей из ДПК шириной 1220 мм. При производительности 550 кг/ч их двери весят на 30 % меньше, чем двери из массива дерева, сохраняя при этом высокую ударопрочность и влагостойкость — идеально подходят для влажных помещений, таких как ванные комнаты.

Проверка сырья
Проверьте индекс текучести расплава (MFI) и содержание влаги (<0,5%) в составе ПВХ/ДПК.
Проверьте размер частиц наполнителя из карбоната кальция (<10 мкм), чтобы предотвратить засорение матрицы.
Онлайн-мониторинг экструзии
Температурный профиль: 5–7 зон нагрева от загрузочной горловины до матрицы, точность регулирования ±1,5°C.
Датчик давления: давление расплава поддерживается в пределах 12–18 МПа; срабатывание сигнализации выше 20 МПа.
Охлаждающий калибровочный резервуар: расход воды (12–15 м³/ч) и регулировка вакуума обеспечивают плоскостность панели ≤0,5 мм/м.
Испытание механических свойств (согласно ASTM D6662 для ДПК)
Ударопрочность: ударная вязкость по Изоду ≥8 кДж/м² (испытано на полом сечении).
Модуль упругости при изгибе: ≥2,5 ГПа для несущих дверных коробок.
Водопоглощение: <1,5% после 24-часового погружения (критично для ДПК).
Окончательная проверка
Лазерный толщиномер: допуск по толщине (±0,2 мм) и отклонение по ширине (±1 мм).
Визуальный осмотр на блеск поверхности, точечные отверстия или линии сварки.
Пример записи проверки качества: Вьетнамский завод, использующий YF800, обнаружил падение производительности на 3% после 800 часов работы. Проверка выявила износ шнеков – после замены по стандартному графику технического обслуживания производительность восстановилась до 340 кг/ч.

В1: Можно ли достичь максимальной производительности (600 кг/ч) с помощью линии YF1250?
О: Да, но должны быть соблюдены следующие условия:
Компаунд с высокой объемной плотностью (>0,6 г/см³) и внутренней смазкой.
Температура охлаждающей воды ≤25°C, расход 15 м³/ч.
Конструкция матрицы оптимизирована для ширины 1250 мм (например, многоканальная).
Пример: Польский клиент, использующий переработанный ПВХ/ДПК (60/40), достиг лишь 480 кг/ч – после перехода на первичный ПВХ с 5% древесного волокна производительность подскочила до 595 кг/ч.

Вопрос 2: Что произойдет, если расход охлаждающей воды упадет ниже 12 м³/ч?
Ответ: Недостаточное охлаждение приводит к короблению и нестабильности размеров. Вакуум в калибровочном резервуаре может разрушить полую конструкцию. Рекомендуется установить расходомер с сигнализацией; Для поддержания температуры на входе также можно использовать градирню и охладитель воды.

В3: Как часто следует заменять сдвоенные винты?
A: Типичный срок службы винтов SJZ92/188 для обработки неабразивного ПВХ составляет 8 000–10 000 часов. Для ДПК (содержащего древесное волокно) абразивный износ сокращает срок службы до 5000–6000 часов. Наплавка наплавкой может продлить срок службы на 40%.

Вопрос 4: Мой YF1000 производит панели неравномерной толщины. Каковы причины?
A: Общие причины:
Колебания температуры расплава (проверьте нагреватели и скорость шнека).
Засорение кромки матрицы (очищайте каждые 200 часов).
Неравномерное распыление охлаждающей воды – проверьте форсунки калибровочного бака.
Быстрое решение: временно увеличьте подачу сжатого воздуха до 0,65 м³/мин, чтобы стабилизировать давление внутри панели.

В5: Могу ли я использовать 100% переработанный ПВХ?
О: Да, но производительность снизится примерно на 20% из-за снижения прочности расплава. Смешивание 30% первичного ПВХ с 70% чистого вторсырья (с добавлением 2% модификатора ударопрочности) позволяет получить 90% исходного объема производства. Бразильский переработчик, использующий линию YF800, производит дверные панели со скоростью 280 кг/ч из 100% отходов постиндустриальных оконных рам из ПВХ (по сравнению с 350 кг/ч из первичного материала).

Вопрос 6: Ваш расход сжатого воздуха составляет 0,6 м³/мин, но у моего заводского компрессора производительность выше. Это вызовет проблемы?
О: Нет. 0,6 м³/мин — это минимальный требуемый стабильный расход. Более высокий расход (например, 1,2 м³/мин) допустим, если давление поддерживается в пределах 0,6–0,8 МПа. Фактически, это способствует эффекту охлаждающего распыления внутри вакуумного калибровочного бака.
