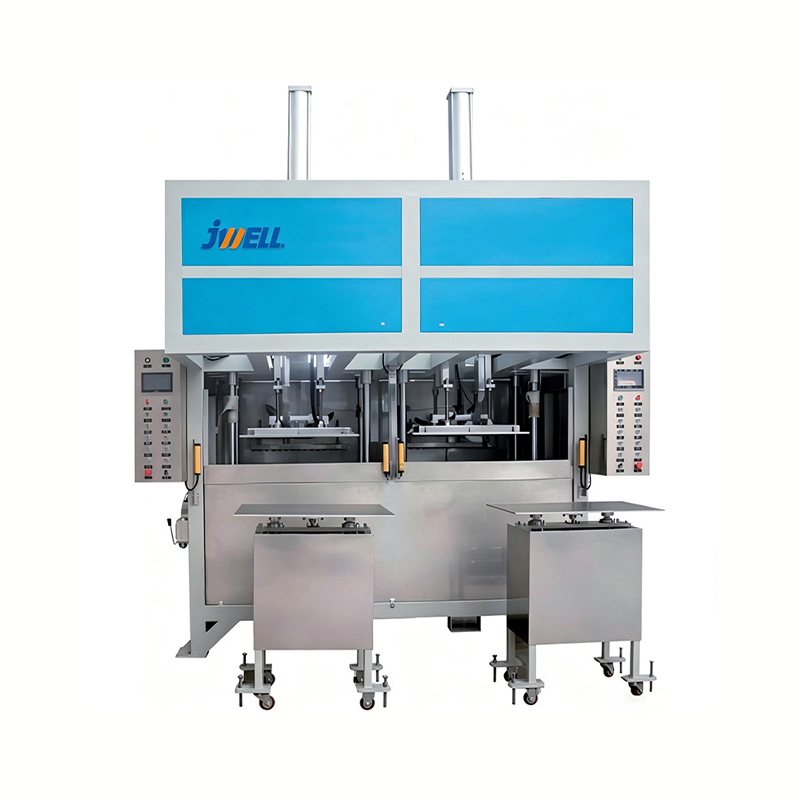

Полуавтоматическое оборудование для производства бумажно-пластиковой промышленной упаковки

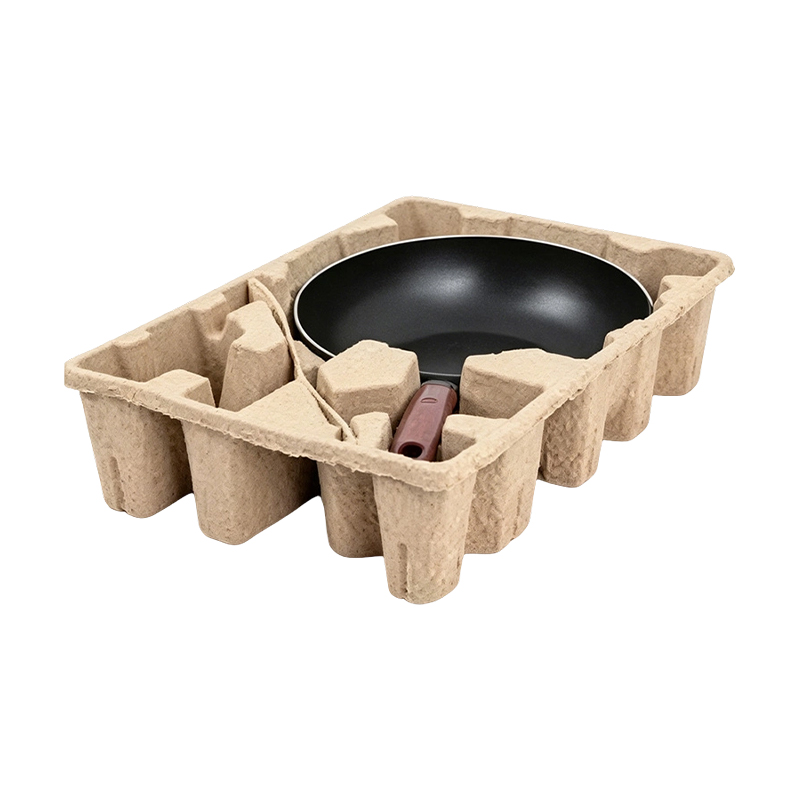

Типичная готовая продукция включает в себя:

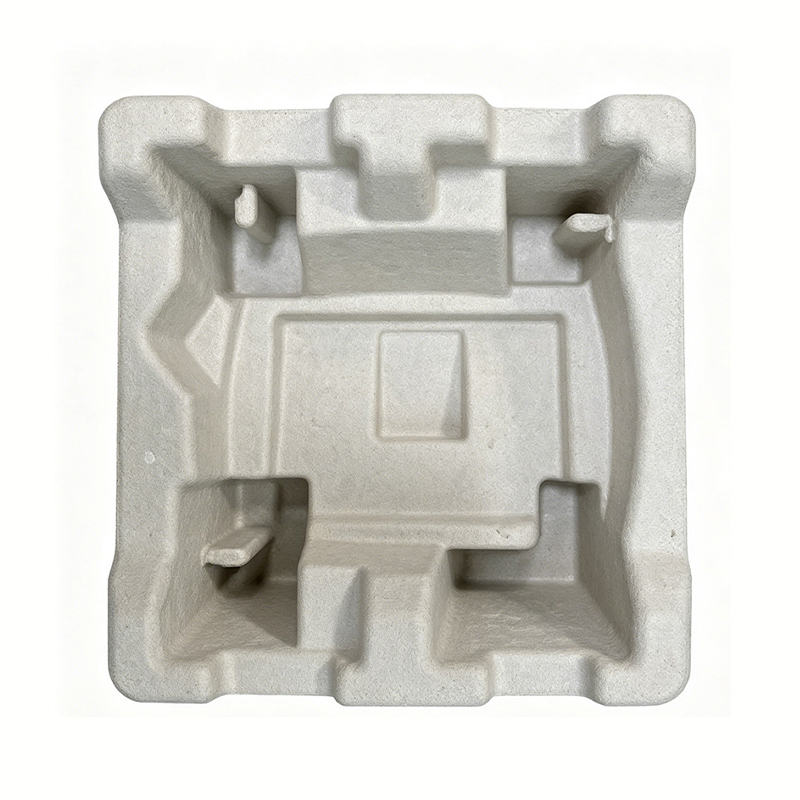

Электронные амортизирующие подушечки: Защитные уголки и поддоны для серверов, телевизоров и стиральных машин (размер стола 800х600 мм позволяет разместить подставки для крупной бытовой техники).

Вкладыши автомобильных компонентов: Вставки из целлюлозы для транспортировки тормозных дисков и защиты приборной панели.

Вставки для промышленных инструментов: Индивидуальные корпуса из целлюлозы для тяжелых гаечных ключей, электроинструментов или седел подшипников.

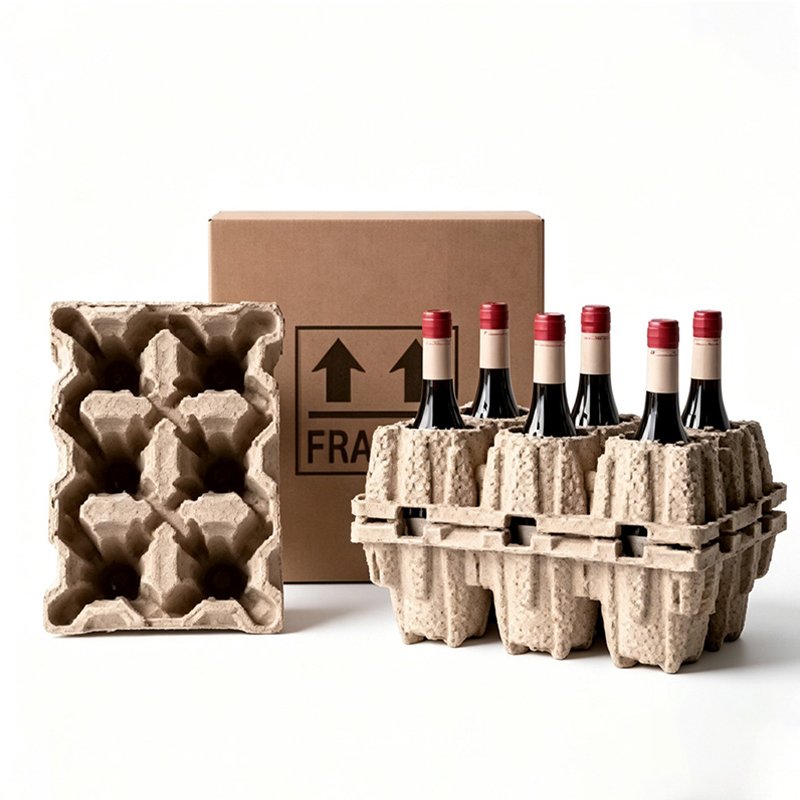

Нестандартные контейнеры для хрупких предметов: Специальная упаковка для стеклянной или керамической сантехники, требующая глубины полостей >80 мм.

Реальный пример: Производитель бытовой техники в Юго-Восточной Азии использует эту модель для производства подушек для стиральных машин. Каждый цикл пресс-формы занимает 12 секунд на двух станциях с производительностью примерно 600 изделий в час (в зависимости от размещения сит вручную). Он заменяет пенополистирол, снижая затраты на упаковочные материалы на 18 % и улучшая ударопрочность при испытаниях на падение.

Механическая конструкция машины обеспечивает значительные эксплуатационные и экономические преимущества.
1. Компактная жесткая конструкция
Размеры: Д3100 × Ш2160 × В3800 мм — компактная конструкция позволяет разместить машину в стандартных мастерских (высота в свету менее 4 м), устраняя необходимость в специальном многоярусном складе и снижая затраты на модификацию объекта.
Вес машины: 2,0 тонны – достаточный собственный вес минимизирует вибрацию при высокоскоростном возвратно-поступательном движении, обеспечивая равномерное распределение влажного волокна и предотвращая «снос волокон» (неравномерную толщину стенок).
2. Пневматико-гидравлический гибридный привод.
Источник энергии: пневматические цилиндры – в отличие от чисто гидравлических систем, которые склонны к утечкам масла, загрязняющим пульпу, пневматические цилиндры обеспечивают чистое приведение в действие в соответствии со стандартом ISO. Это обеспечивает формирование максимальной высоты изделия 80–100 мм при стабильном сжатии, предотвращая растрескивание кромок в глубоких полостях.
3. Критический процесс «внешней сушки»
Метод сушки: Сушка вне формы – это ключевое преимущество в обслуживании. Во время формования форма остается при комнатной температуре. В отличие от систем горячего прессования, в которых тепловое расширение вызывает износ формы, это значительно продлевает срок службы дорогих гальванопластиковых форм из никеля или меди.

4. Эффективная логика передачи
Метод переноса: Перенос в форме – изделие остается в охватываемой/внутренней форме до тех пор, пока его пневматическим способом не выдуют на пневматическую подъемную платформу. Это позволяет избежать деформации, обычно вызываемой падением при свободном падении, и обеспечивает сохранение допусков готовой детали в пределах ±0,5 мм, что соответствует требованиям точного промышленного раскроя.

Чтобы гарантировать, что время цикла 8–16 секунд не снижает качество, мы реализуем трехэтапный процесс проверки:

Этап 1: Испытание концентрации сырой суспензии (подготовка к производству)

Частота: Каждые 2 часа.

Метод: Используйте измеритель консистенции Брехта-Фетцера. Концентрацию навозной жижи следует поддерживать на уровне 1,5–2,0%. Если происходит отклонение, система непрерывной подачи автоматически регулирует клапан разбавляющей воды. Оператор вручную проверяет степень биения (показатель Шоппера-Риглера), чтобы убедиться, что длина волокна достаточна для формирования полостей глубиной 80 мм.

Этап 2: Выборочная проверка прочности сырого сырца в форме (во время производства)

Частота: 1 штука на станцию каждые 30 минут.

Метод: Оператор снимает влажную заготовку с пневмоплатформы и проверяет углы на предмет «разрыва сетки». При чередовании двух станций оператор использует попеременный интервал (около 4–6 секунд) для визуальной проверки отсутствия засорения сита, что напрямую влияет на максимальное время цикла в 16 секунд.

Этап 3: Окончательное физическое испытание сухого продукта (при смене смены)

Тест на падение: Готовые изделия (имитирующие реальный вес телевизора или электроинструмента) сбрасывают с высоты 1,2 м на бетонный пол для проверки кривой динамической амортизации.

Проверка размеров: Штангенциркулем измеряют внешние кромки 800х600 мм и внутренние ребра жесткости. Наш метод переноса в форму гарантирует, что усадка во время внешней сушки остается стабильной на уровне 0,8–1,2%.

Содержание влаги: Используется портативный влагомер; приемлемый диапазон составляет 8–12%. В случае превышения срабатывает сигнализация, напоминающая оператору о необходимости продлить время внешней сушки (отрегулировать скорость конвейера сушильного туннеля).

Вопрос 1: В параметрах указано, что «производственная мощность зависит от формы продукта и эффективности ручного труда». Как рассчитывается фактическая дневная выработка?
A1: машина полуавтоматическая. Две станции производят один комплект каждые 8–16 секунд (теоретически 450–1125 форм/час). Однако для сложных форм высотой около 100 мм время формования больше (около 16 секунд). Дополнительно оператор должен установить верхнее сито формы и удалить влажные продукты с пневмоплатформы. Мы рекомендуем рассчитывать при эффективности 70 %: 2 станции × 3600 с/12 с (в среднем) × 70 % = около 420 эффективных циклов пресс-формы/час. Для плоских неглубоких лотков (например, высотой 30 мм) время производства может приближаться к 8-секундному пределу.

Вопрос 2: Как «пневматическая подъемная платформа», используемая для приема, влияет на качество?
Ответ 2. Эта платформа постепенно снижается по мере накопления стеков продуктов. Это гарантирует, что влажные, хрупкие заготовки каждый раз будут испытывать вертикальное падение менее 50 мм, предотвращая появление следов ударов и разрыв внутренних волокон. Без этой платформы изделия высотой более 80 мм рухнут под собственным весом при падении с высоты 300 мм.

В3: Можно ли изготовить нестандартные размеры пресс-форм по индивидуальному заказу?
А3: Да. Стандартный размер стола 800х600 мм, но в спецификации четко указано «или по индивидуальному заказу». Мы можем отрегулировать основание пресс-формы в соответствии с конкретными размерами вашего продукта. Однако максимальная высота изделия остается ограниченной 80–100 мм. Если глубина вашего продукта составляет 150 мм, мы рекомендуем нашу модель «двойного всасывания» (требуется индивидуальная разработка).

Вопрос 4: Каковы требования к ежедневному техническому обслуживанию «системы непрерывного кормления»?
A4: Из-за возвратно-поступательного формования резервуар для навозной жижи вибрирует. Ежедневные проверки гибких резиновых соединений, соединяющих шламовый насос и формовочный резервуар, являются обязательными во избежание утечек. Еженедельная очистка «сито» (обычно размером 40 ячеек) необходима для предотвращения точечных дефектов на поверхности продукта.

Вопрос 5. Почему стоит выбрать «внешнюю сушку», а не «внутреннюю сушку горячим прессом»?
A5: Внутренняя сушка (горячее прессование) требует нагревательных элементов внутри формы, что вызывает тепловое расширение, которое деформирует сетку и приводит к неточностям размеров. Наш метод внешней сушки позволяет использовать отдельную линию сушки (например, туннельную печь) при поддержании постоянной температуры. Срок службы вашей пресс-формы увеличивается в 2–3 раза (экономия примерно 1500 долларов США в год на ремонте пресс-формы), и вы можете обрабатывать более толстые и тяжелые промышленные изделия без риска образования «трещин».
