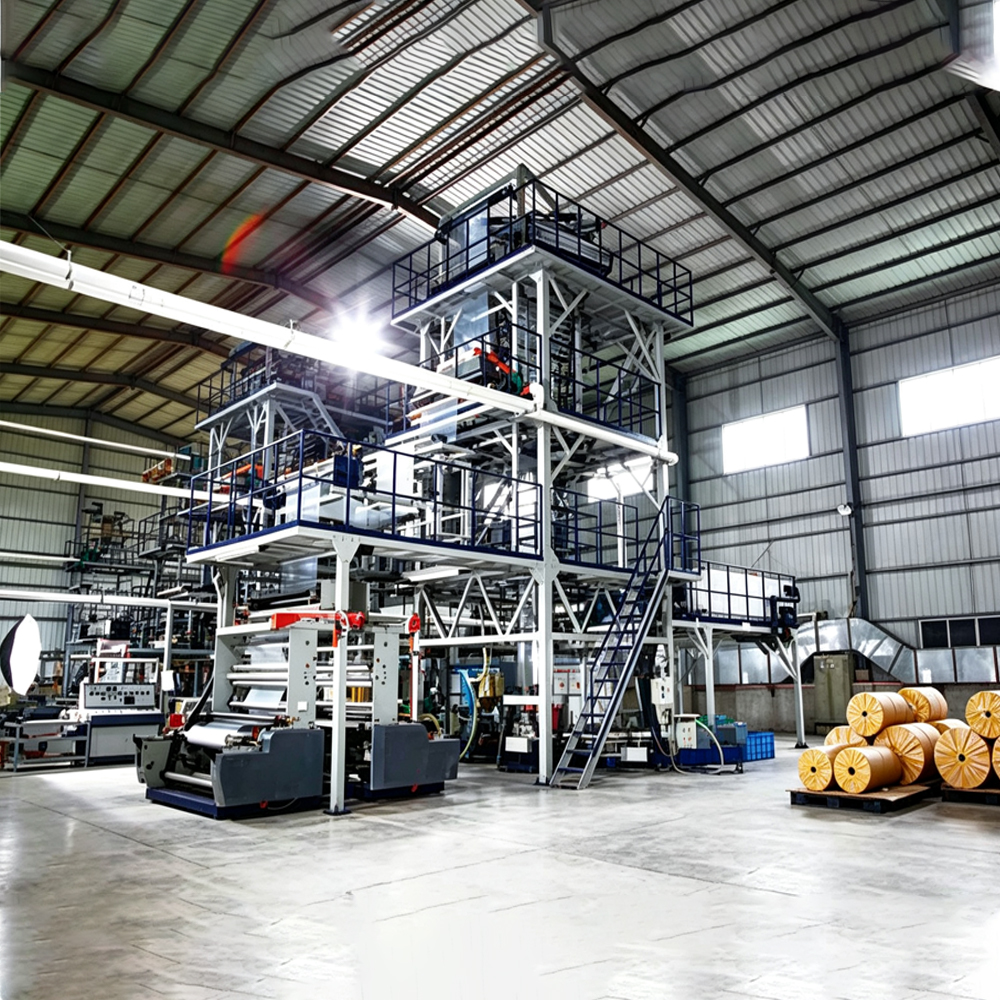

7. Линия экструзии 9-слойной пленки Greentec с раздувом

Благодаря своей 7- или 9-слойной структуре A/B/C/D/E/F/G (до I) серия GT-BX широко используется для производства высокобарьерных и функциональных пленок:

Высокобарьерная упаковка для пищевых продуктов – 9-слойные структуры с использованием EVOH или PA обеспечивают барьер для кислорода и водяного пара для мяса, сыра и кофе. *Пример: немецкий производитель упаковки для мяса перешел с 5-слойной упаковки на GT-1800-7/BX (9-слойную), что продлило срок годности продукции на 40%.*

Промышленная термоусадочная пленка для тяжелых условий эксплуатации. – Ширина 1500–2200 мм, толщина 0,03–0,12 мм, подходит для упаковки поддонов и химической упаковки.

Медицинские и фармацевтические пленки – Точный контроль слоев гарантирует отсутствие загрязнений и возможность стерилизации материалов.

Сельскохозяйственные фильмы – Многослойные устойчивые к УФ-излучению мульчирующие пленки или стретч-пленки для силоса.

Практический пример: Турецкий производитель сельскохозяйственной пленки использует GT-2200-7/BX (максимальная ширина 2200 мм) для производства 9-слойной устойчивой к УФ-излучению пленки для силоса с производительностью 550 кг/ч. За счет достижения той же прочности при более тонкой толщине затраты на сырье были снижены на 12%.

Гибкость структуры слоев – Переключение между 7 и 9 слоями без изменения производственной линии. Позволяет уменьшить толщину, сохраняя при этом жесткость/барьерные свойства.

Широкое окно толщины – Производство от 0,03 мм (ультратонкая воздухопроницаемая пленка) до 0,12 мм (сверхпрочные FIBC) на одной линии.

Низкое энергопотребление на кг – При производительности 500–600 кг/ч общая мощность GT-2200-7/BX составляет всего 250–300 кВт, потребляя ок. 0,5 кВт на кг – лучше, чем у многих традиционных линий.

Модульная конструкция штампа – Обеспечивает быстрое изменение соотношения слоев, сводя к минимуму отходы материала при смене сортов.

Greentec объединяет онлайн- и офлайн-контроль качества, чтобы гарантировать соответствие каждого рулона спецификациям.

Онлайн-мониторинг (во время экструзии):

Система контроля толщины – Ультразвуковые или ближние ИК-датчики сканируют пленку в поперечном направлении каждые 50 мс. Допуск по толщине ≤ ±3% при ширине 2200 мм.

Обратная связь по соотношению слоев – Скорость шнека каждого экструдера автоматически регулируется на основе датчиков давления расплава. Для 9-слойных A/B/C/D/E/F/G/H/I отклонение толщины слоя <2%.

Температура и давление расплава – Сигналы тревоги срабатывают в случае ухудшения качества вследствие перегрева (например, перегрева EVOH).

Визуальный осмотр – Высокоскоростные камеры обнаруживают гели, черные пятна или рыбьи глаза размером до 0,1 мм.

Автономные лабораторные испытания (по стандартам ASTM/ISO):

Пример из вьетнамского упаковочного завода: Они отрезают один образец из каждой партии 2000 кг 9-слойной пленки PA/EVOH GT-1800-7/BX в день. OTR оставался ниже 3 куб.см/(м²·день) – соответствует стандартам фармацевтической упаковки.

В1: Могу ли я производить на одной линии как 7-слойную, так и 9-слойную структуру?
А: Да. Матрица серии GT-BX поддерживает 7- или 9-слойный распределитель. Переключение занимает около 2 часов (чистка и замена распределительных пластин). Многие клиенты используют на одной машине 7-слойную пленку для товарных пленок и 9-слойную пленку для высокобарьерных заказов.

В2: Какие материалы совместимы?
А: Все распространенные полиолефины (LDPE, LLDPE, HDPE, mLLDPE), барьерные смолы (EVOH, PA6, PA66), связующие смолы и биоразлагаемые PLA/PBAT. Диапазон температур плавления 160–260°С. Совет: Для EVOH (высоко гигроскопичного) мы рекомендуем устанавливать сушилки горячим воздухом на экструдеры E/D/C (положения барьерного слоя).

Вопрос 3: Как обеспечить однородность толщины ультратонкой пленки толщиной 0,03 мм?
А: Три фактора: (1) автоматическое воздушное кольцо с 24 зонами нагрева, (2) IBC (внутреннее пузырьковое охлаждение) с реальнымконтроль диаметра по времени, (3) вибрирующая тяга. На GT-1500-7/BX мы достигли точности ≤0,03 мм ±0,0015 мм для японского покупателя стретч-пленки.

Вопрос 4: Каково типичное время смены материала при переключении 9?рецепты слоев?
А: При использовании системы «продувочного клапана» для материалов с одинаковой температурой плавления (например, от ПЭНП до ЛПЭНП) это занимает 20–30 минут. При переходе на EVOH подождите 45–60 минут и используйте промывочный состав из ПП.

Вопрос 5: Какой результат я могу ожидать от высокойбарьер 9многослойные пленки?
А: Для 9-слойной структуры: (внешний) LLDPE/связка/PA/связка/EVOH/связка/PA/связка/LLDPE (внутренний). При общей толщине 0,08 мм GT-2200-7/BX выдает прибл. 520–550 кг/ч. Фактические барьерные характеристики: OTR < 1,5 куб.см/(м²·день), WVTR < 3 г/(м²·день).

В6: Как часто требуется замена винтов и цилиндров?
А: При регулярном обслуживании (регулярная очистка, коррозионностойкие винты для EVOH) биметаллические стволы могут прослужить 40 000–50 000 часов. При непрерывной работе в режиме 24/7 это около 5–6 лет.
