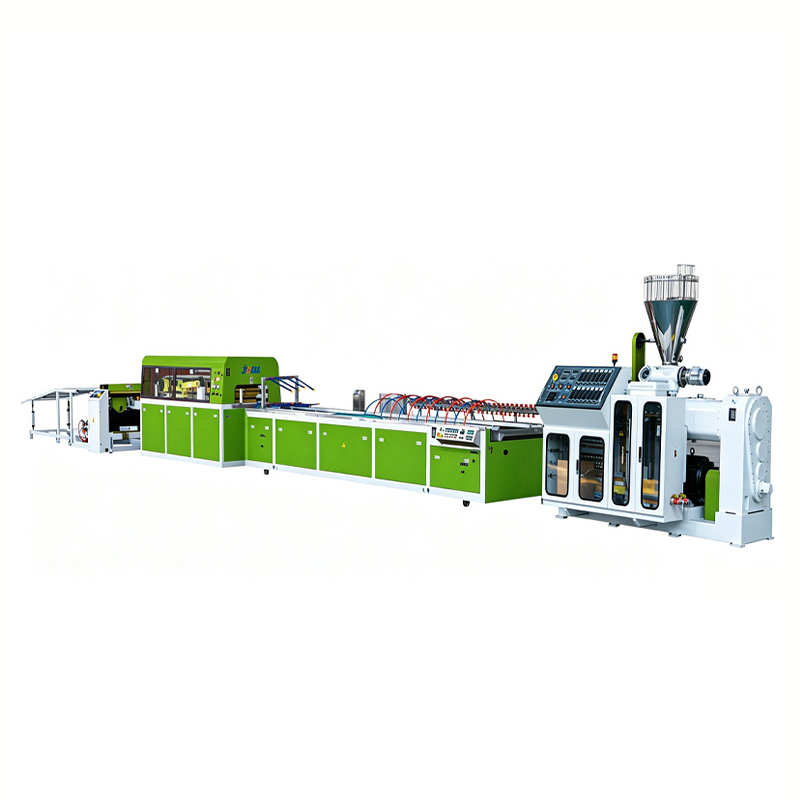

Высокоскоростная экструзионная линия для производства потолочных и стеновых панелей из ПВХ

Эта экструзионная линия широко используется в индустрии отделки зданий. Основываясь на отзывах клиентов и примерах установки на местах, типичные области применения включают в себя:

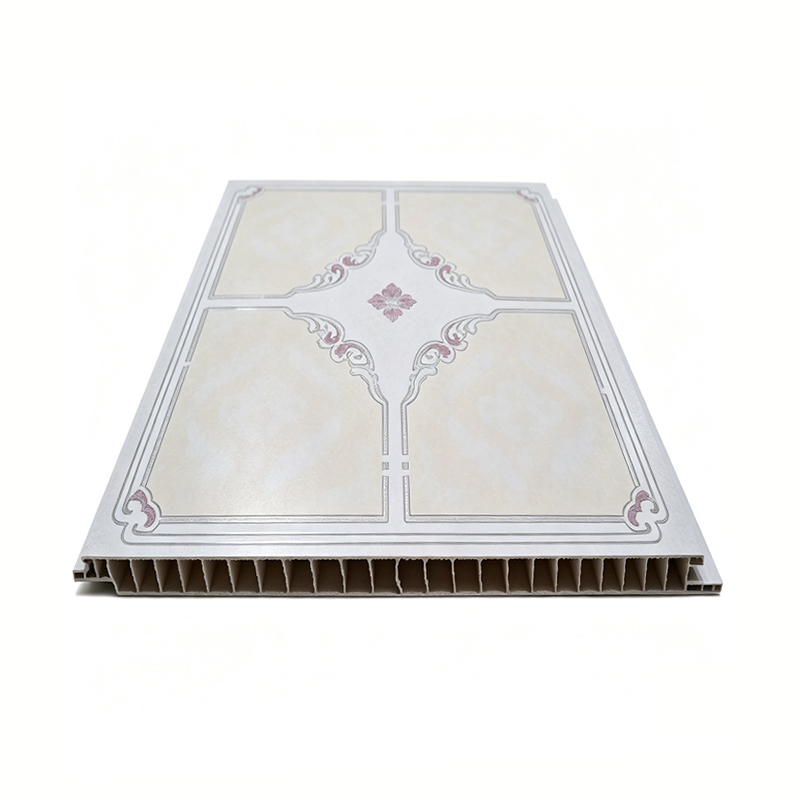

Жилые и коммерческие потолки: Производит легкие, влагостойкие потолочные панели из ПВХ (шириной до 600 мм для модели SJZ80/156). Клиент из Малайзии использует линию SJZ65/132 для производства рельефных потолочных панелей шириной 400 мм со стабильной производительностью 180 кг/ч.

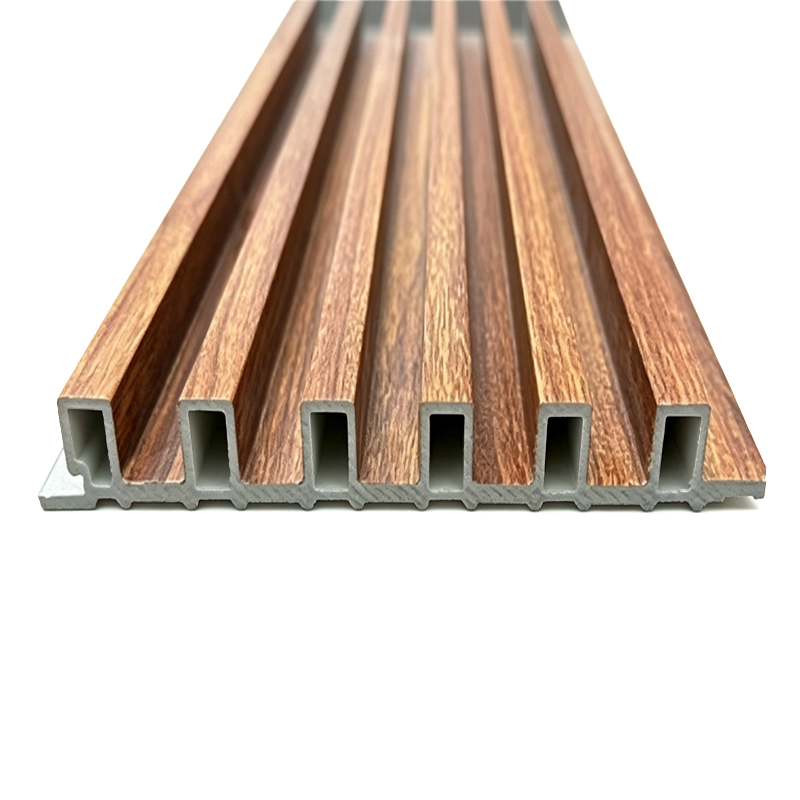

Стеновые панели для ванной и кухни: Экструдированные стеновые панели обладают превосходной водо- и химической стойкостью. Турецкий производитель перешел с одновинтового оборудования на линию SJZ51/105, добившись ширины стеновых панелей 300 мм и снизив процент брака на 40%.

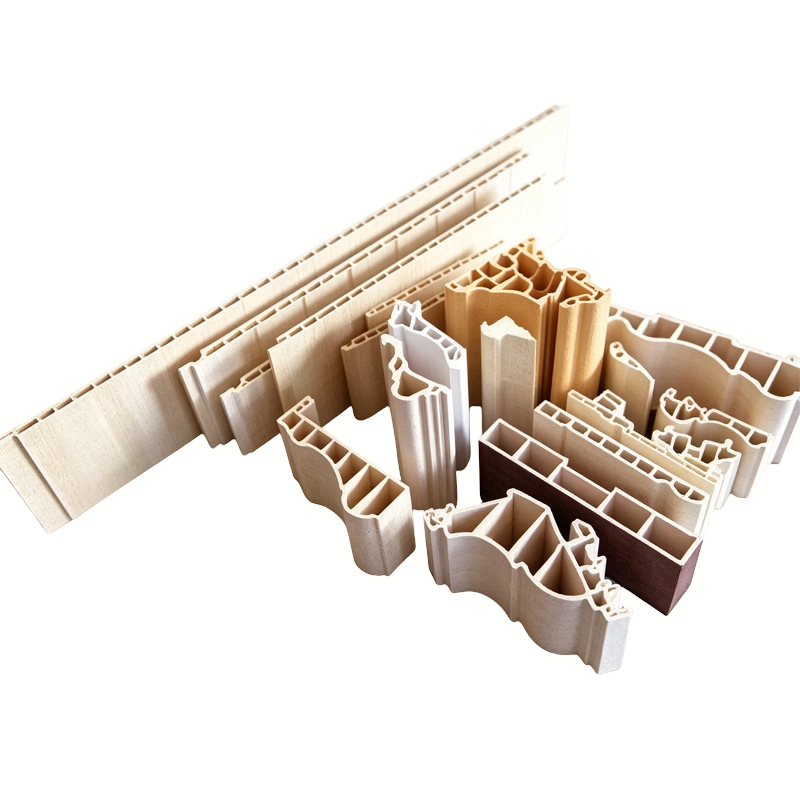

Декоративные планки и краевые полосы: Вместе с моделями вспомогательного оборудования YF300, YF400, YF600 линия также может производить соответствующие профили отделки, образуя целостную систему интерьера.

Высокоскоростное производство: Для крупных проектов модель SJZ80/156 обеспечивает производительность до 400 кг/ч, непрерывно производя стеновые панели шириной 600 мм – идеальное решение для проектов реконструкции отелей, требующих тысяч квадратных метров в неделю.

Наша линия отличается следующими измеримыми преимуществами:

2.1 Оптимизированный выход для различной мощности

Реальный случай: Вьетнамский завод по производству потолочных панелей, использующий линию SJZ65/132, достиг фактической производительности 195 кг/ч (очень близко к теоретическим 200 кг/ч) при обработке стандартного состава ПВХ, содержащего 8 частей карбоната кальция.

2.2 Энергетическая и коммунальная эффективность

Мощность главного двигателя: Всего 22–55 кВт, но обеспечивает высокий крутящий момент благодаря двухвинтовой конструкции, вращающейся в противоположных направлениях. Потребление энергии на кг продукта на 25% ниже по сравнению с более старыми одношнековыми экструдерами.

Охлаждающая вода: Требуется всего 6–8 м³/ч. Коническая двухвинтовая геометрия снижает теплоту трения, поэтому требуется меньше охлаждающей воды. Клиент из Иордании сообщил, что экономит 2500 долларов США в год на затратах на циркуляцию воды.

Сжатый воздух: Все три модели требуют всего 0,6 м³/мин – равномерный и низкий расход. Это позволяет использовать воздушный компрессор меньшего размера и сократить потери энергии.

2.3 Широкая гибкость продукта
С моделями вспомогательного оборудования YF300, YF300/400 и YF600 переключение с ширины 300 мм на ширину 400 мм занимает менее 30 минут. Итальянский клиент производит как плоские потолочные панели, так и тисненые стеновые панели на одной и той же линии SJZ65/132, что удвоило ассортимент продукции.

2.4 Непрерывная высокоскоростная работа
Обозначение «высокоскоростной» обусловлено оптимизированной конструкцией винта и высокопрочной калибровочной таблицей охлаждения. При производстве панелей шириной 600 мм линия SJZ80/156 достигает скорости линии до 3,5 м/мин, сохраняя допуск по толщине в пределах ±0,1 мм.

Чтобы гарантировать, что каждая экструзионная линия соответствует заявленным характеристикам, мы внедряем строгие протоколы контроля качества во время собственного производства и ввода в эксплуатацию на объекте клиента.

3.1 Проверка сырья и компонентов

·Испытание на твердость винта и цилиндра: Каждый конический сдвоенный винт (например, для SJZ65/132) азотируется до твердости 900–1000 HV и проверяется на износостойкость.

· Обкатка двигателя и коробки передач: Главный двигатель (37 кВт для SJZ65/132) проходит двухчасовое испытание на холостом ходу, за которым следует испытание под нагрузкой с использованием измерителя крутящего момента.

3.2 Сборка и испытание на холостом ходу

·Испытание на герметичность вакуумного калибровочного бака: Нагнетали давление до 0,08 МПа и выдерживали 30 минут – падение давления не допускалось.

·Тест синхронизации отвода: Непрерывная круглосуточная работа с использованием калиброванных гранул ПВХ. Мы измеряем стабильность выпуска (отклонение <3%).

3.3 Окончательный тест качества продукции (пробное производство)
Перед отгрузкой каждая линия фактически экструдирует панели ПВХ и проводит испытания:

Точность ширины: Использование лазерного микрометра – допуск ±0,5 мм для ширины 300/400/600 мм.

Равномерность блеска поверхности: Визуальный осмотр и проверка блескомером (без полос и следов подгорания).

Ударная вязкость: Испытание на удар падающим дротиком согласно ASTM D4226 – панели должны выдерживать нагрузку 2,5 Дж без трещин.

Эффективность охлаждающей воды: Измерьте повышение температуры выходящей воды – при максимальной скорости экструзии температура выходящей воды должна оставаться в пределах 5°C выше температуры воды на входе.

3.4 Контрольный список ввода в эксплуатацию на месте
После установки наши инженеры проводят 72-часовое производственное испытание по рецептуре заказчика. Реальный случай: Для линии SJZ80/156, поставляемой польскому производителю потолков, мы подтвердили производительность 380 кг/ч при ширине 600 мм, расход охлаждающей воды 7,8 м³/ч, сжатого воздуха 0,58 м³/мин – все в пределах технических характеристик.

В1: Почему фактическая производительность иногда ниже указанной максимальной (например, 150–200 кг/ч для SJZ65/132)?
А: Указанная производительность (80-100 / 150-200 / 300-400 кг/ч) основана на стандартной рецептуре жесткого ПВХ с 50% карбоната кальция, температурой плавления 250°C и определенной скоростью шнека. Если ваша рецептура содержит более высокий коэффициент наполнителя (например, 80% CaCO₃) или более низкую объемную плотность, выход может снизиться на 10-15%. Решение: отрегулируйте скорость шнека и скорость подачи. Клиент из Индии увеличил производительность со 160 кг/ч до 192 кг/ч за счет оптимизации системы стабилизатора.

В2: Может ли один и тот же экструдер производить потолочные и стеновые панели разной ширины?
А: Да. С помощью вспомогательного оборудования YF300/400 (для SJZ65/132) вы можете переключаться между матрицами диаметром 300 и 400 мм. Однако максимальная ширина ограничена производительностью пластификации основного экструдера. Например, SJZ51/105 рекомендуется только для изделий размером до 300 мм. Попытка получить ширину 400 мм на SJZ51/105 приведет к плохой пластификации и дефектам поверхности.

В3: Какое качество сжатого воздуха требуется? В таблице указано 0,6 м³/мин. Могу ли я использовать воздушный компрессор меньшего размера?
А: 0,6 м³/мин — средний расход на вакуумную калибровку, охлаждение и пневмоотвод. Мы рекомендуем воздушный компрессор производительностью 0,8 м³/мин и воздушный ресивер объемом 200 л. Использование устройства меньшего размера (например, 0,4 м³/мин) приведет к падению давления во время пиковой потребности в вакууме в калибровочном резервуаре, что приведет к деформации панели. Клиент из ОАЭ попробовал установку с производительностью 0,5 м³/мин и столкнулся с неравномерным охлаждением; после обновления до рекомендованного размера процент брака снизился с 8% до 2%.

В4: Как часто следует заменять винт и цилиндр при производстве потолочных панелей из ПВХ?
А: При правильной смазке и неабразивных наполнителях (без кварцевого песка или стекловолокна) азотированные конические двойные винты обычно служат 12 000–15 000 часов работы. Для линии SJZ80/156, работающей 20 часов в день, это около 2 лет. Мы рекомендуем проверять износ каждые 4000 часов, измеряя зазор винта. Клиент из Перу продлил срок службы винтов до 18 000 часов, применив рекомендованную нами процедуру запуска системы охлаждения винта.

В5: Потребность в охлаждающей воде составляет 6-8 м³/ч. Могу ли я использовать градирню с замкнутым контуром?
А: Абсолютно. Предпочтительнее использовать градирню с замкнутым контуром, поскольку она обеспечивает стабильную температуру воды (20-25°C). Значения (6, 7, 8 м³/ч) представляют собой скорость потока, необходимую через зоны охлаждения ствола и калибровочный резервуар. Убедитесь, что ваша градирня имеет достаточную мощность теплообмена – для SJZ80/156 мы рекомендуем градирню с способностью отвода тепла не менее 50 000 ккал/ч.

Вопрос 6: Каков типичный срок окупаемости при переходе от старой одновинтовой линии к высокоскоростной двухвинтовой линии?
А: По 12 кейсам клиентов срок окупаемости составляет от 6 до 14 месяцев. Например, бразильский производитель потолков заменил одношнековый экструдер мощностью 75 кВт (производительность 180 кг/ч) на SJZ65/132 (37 кВт, 190 кг/ч). Они сэкономили 38 кВт в час – при цене 0,10 доллара США/кВтч и 6000 производственных часов в год, это составляет 22 800 долларов США в год, сэкономленных только на энергии. Линия окупилась за 11 месяцев.

В7: Могу ли я производить на этой линии соэкструдированные поверхностные слои (например, слой, устойчивый к ультрафиолетовому излучению или слой под дерево)?
А: Да, путем добавления соэкструдера (опционально) к основному экструдеру SJZ. Конический двухшнековый экструдер обеспечивает стабильный основной поток материала, а небольшой одношнековый экструдер добавляет поверхностный слой толщиной 0,2–0,5 мм. Мы поставили эту конфигурацию трем европейским клиентам, и все они успешно производят высококачественные стеновые панели под дерево со скоростью до 350 кг/ч.
