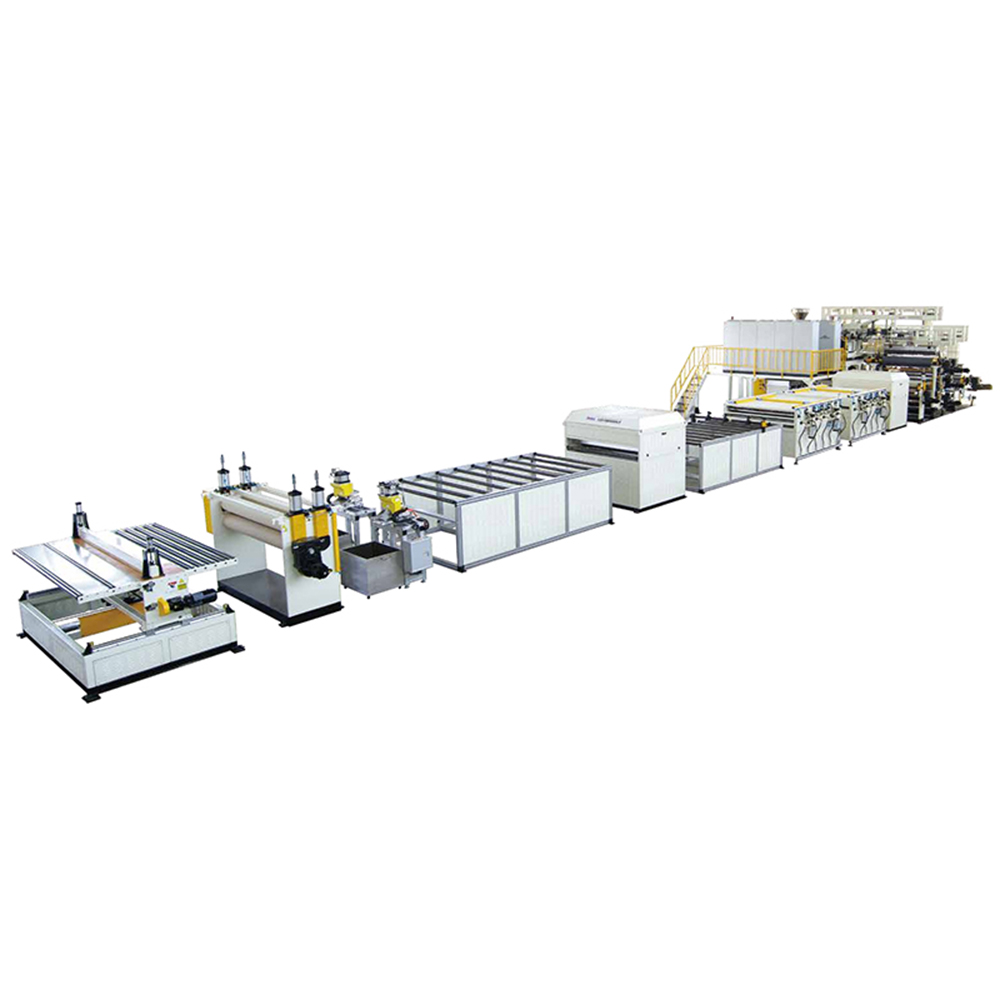

Экструзионная линия для производства сотовых плит из ПП

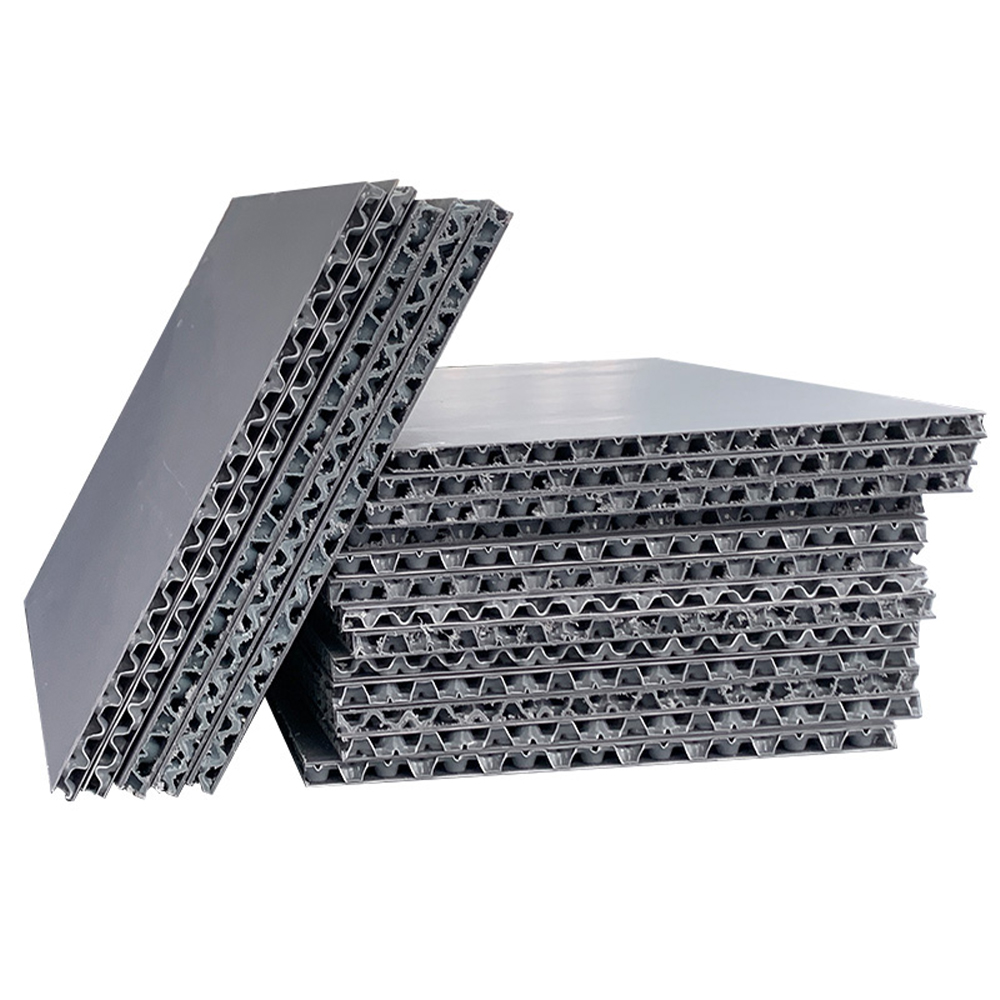

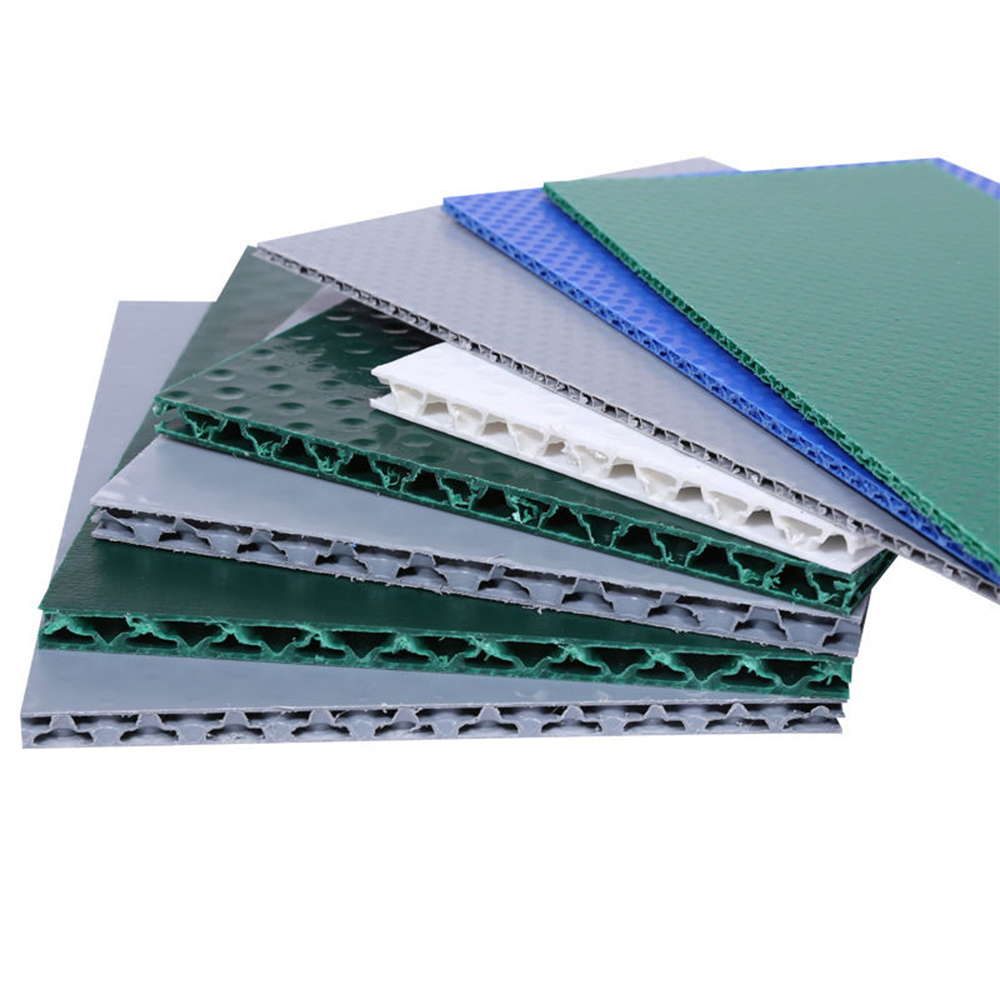

Сотовые плиты ПП, производимые на этих экструзионных линиях, широко используются в отраслях, требующих высокого соотношения прочности и веса, химической стойкости и влагостойкости. Ниже приведены типичные варианты применения в зависимости от фактического диапазона ширины и толщины:
Автомобильная промышленность
Используется для обивки салона багажного отделения, потолка и пола. Доски толщиной 2–8 мм и шириной до 1600 мм обычно используются в внедорожниках и легком коммерческом транспорте. Например, немецкий производитель автодомов использует линию JWS75/75/75 для производства сотовых плит шириной 1500 мм и толщиной 5 мм, заменяя более тяжелую фанеру и снижая вес автомобиля на 35%.
Вывески и табло
Гладкая полипропиленовая оболочка в сочетании с сотовым заполнителем образует прочные, устойчивые к атмосферным воздействиям вывески. Плиты толщиной 6–12 мм и шириной 1200–2000 мм идеально подходят для уличных рекламных щитов и выставочных стендов. Британская компания по производству вывесок сообщила о сокращении времени установки на 50% при использовании сотовых панелей из ПП, производимых на линии JWS100/100/100, по сравнению с алюминиевыми композитными панелями.
Упаковка и логистика
Многоразовые транспортировочные поддоны и крепежные плиты. Толщина до 20 мм обеспечивает высокую ударопрочность и защищает тяжелые автомобильные детали во время транспортировки. Поставщик логистических услуг в Польше перешел с гофрированного пластика на сотовые поддоны из ПП толщиной 15 мм, добившись более 100 циклов использования без разрушения конструкции.
Строительство и Мебель
Легкие перегородки, подвесные потолки и модульная мебель. Плиты толщиной 2–12 мм подходят для обшивки стен, а плиты толщиной 15–20 мм можно использовать в качестве столешниц. Испанский производитель сборных домов использует для внутренних стен плиты шириной 1800 мм и толщиной 10 мм, что снижает затраты на транспортировку материалов на 40%.

Основываясь на технических параметрах и отзывах на местах, ключевыми преимуществами являются:
Высокая производительность с хорошей стабильностью
JWS75/75/75 имеет производительность 350–450 кг/ч, а JWS100/100/100 может достигать 600–700 кг/ч, обеспечивая круглосуточное непрерывное производство для крупных заказов. Турецкий упаковочный завод сократил работу с трех смен до двух после перехода на линию JWS100.

Гибкость продукта
Ширину можно регулировать от 1200 мм до 2000 мм (JWS100) без замены матрицы. Диапазон толщины 2–20 мм охватывает как тонкие, так и толстые плиты.
Пример: Польский переработчик перерабатывает постиндустриальные отходы ПП на одной линии для производства плит толщиной 3 мм для офисных папок и плит толщиной 18 мм для тяжелых поддонов.

Высокая энергоэффективность и экономия материалов
Прямая экструзия сотовой структуры экономит 30–40% полипропиленового материала по сравнению с массивной плитой эквивалентной жесткости. Трехшнековая конструкция (75/75/75) обеспечивает однородность расплава при более низком противодавлении, снижая расход энергии на тонну продукции примерно на 15%.

Отличные механические свойства
Сотовые плиты из ПП обладают превосходным соотношением жесткости и веса. Испытания голландской лаборатории показывают, что плита толщиной 10 мм, произведенная на линии JWS100, выдерживает точечную нагрузку 120 кг на площади 50 см² без остаточной деформации.

Экологически чистый и пригодный для вторичной переработки
100% перерабатываемый полипропилен. Отходы производства можно перемалывать и повторно экструдировать в соотношении до 30% без ущерба для качества. Многие клиенты используют линию для производства плит из переработанного полипропилена благодаря широкому диапазону переработки.

Чтобы гарантировать соответствие каждой партии международным стандартам, в серии JWS применяется строгий процесс контроля качества. Ниже приведен типичный рабочий процесс, используемый опытными производителями:
Проверки качества в процессе
Контроль температуры и давления расплава. Датчики на каждом цилиндре шнека обеспечивают реологическую стабильность. Для ПП целевая температура плавления составляет 190–230°C с колебанием давления ≤ ±2%.
Контроль толщины – ультразвуковой или лазерный толщиномер онлайн (устанавливается после каландровых валков) измеряет толщину по ширине доски каждые 100 мм. Допуск: ±0,1 мм для толщины ≤10 мм; ±0,2 мм для 10–20 мм.
Ширина и обрезка – автоматическая пила с обратной связью от энкодера обеспечивает точность ширины в пределах ±2 мм.
Физические и механические испытания (за смену или партию)
Тест на плотность – Отрежьте образец размером 100×100 мм, взвесьте и рассчитайте. Заданная плотность сотового заполнителя: 80–150 кг/м³ (в зависимости от размера ячейки).
Прочность на плоское сжатие – согласно ASTM C365. Минимум 1,2 МПа для плиты толщиной 10 мм. Линии JWS обычно достигают 1,5–1,8 МПа.
Ударопрочность – испытание на падение с дротика (1 кг, высота 500 мм). Требование: отсутствие трещин и расслоений.
Тепловое старение – 72 ч при 80°С, затем визуальный контроль. ПП-плиты не имеют деформации или пузырей на поверхности.
Заключительная проверка и документация
Каждую мастер-плату (например, 2000х4000 мм) визуально проверяют на наличие дефектов поверхности (царапины, пузыри, коробление).
Прослеживаемость: номер партии указан на краю, протоколы испытаний хранятся в течение 10 лет.
Пример. Японскому поставщику автомобилей потребовался отчет PPAP уровня 3. Встроенная система регистрации данных на линии JWS предоставляет все необходимые значения Cpk для толщины, ширины и веса на квадратный метр.

Вопрос 1: Может ли одна и та же линия производить как тонкие доски (2 мм), так и толстые доски (20 мм) без замены винтов?
А: Да. Трехвинтовая конструкция JWS имеет высокую степень сжатия (3:1), что позволяет работать с диапазоном толщины от 2 до 20 мм. Однако для плит толщиной 2 мм рекомендуется использовать кольцо ограничителя потока и увеличить скорость охлаждающего вала. Для плит толщиной 20 мм уменьшите скорость вытягивания и увеличьте температуру плавления (220°C), чтобы обеспечить правильное формирование сот. Клиент из Бельгии производит плиты толщиной 2,5 мм и 18 мм на одной и той же линии JWS75, и для регулировки зазора кромки матрицы требуется всего 30 минут.

В2: Каков типичный размер и форма ячеек сотовой структуры?
A: Экструдированные соты имеют шестиугольную форму. Стандартный диаметр ячейки составляет 6–12 мм (регулируется с помощью конструкции матрицы). Линия JWS100 обеспечивает толщину сотовых стенок 0,3–0,6 мм. Ячейки меньшего размера (6 мм) обеспечивают более высокую прочность; ячейки большего размера (12 мм) еще больше снижают вес.

В3: Как предотвратить коробление широких досок (например, шириной 2000 мм)?
Ответ: Деформирование контролируется тремя факторами: (1) Равномерное охлаждение – линия использует 4 ролика с независимой регулировкой температуры (два верхних и два нижних) с разницей температур 5°C. (2) Сбалансированное натяжение тяги – тянущее устройство с сервоприводом и датчиками обратной связи, колебания натяжения <3%. (3) Станция отжига – дополнительный онлайн-туннель с горячим воздухом (120°C) для устранения внутренних напряжений. Испанский клиент, производящий плиты шириной 2000 мм и толщиной 5 мм, сообщает о короблении менее 2 мм на метр длины.

В4: Могу ли я использовать переработанный полипропилен (постпромышленный или постпотребительский)?
Ответ: Да, до 40 % чистого, немаркированного вторичного сырья после промышленной переработки можно использовать без вентиляции. Для переработанного полипропилена рекомендуется использовать фильтр расплава (120 меш) и вентилируемый шнек. Французский переработчик использует 70% переработанного полипропилена из стаканчиков для йогурта на линии JWS75 для производства досок толщиной 8 мм для поддонов, но объем производства падает примерно на 15%. Всегда сначала проверяйте конкретный переработанный материал.

В5: Какова типичная потребляемая мощность на кг продукции?
О: Для линии JWS100, работающей при производительности 650 кг/ч, общая установленная мощность составляет примерно 210 кВт (включая экструдеры, вытяжку, нагрев и охлаждение). Реальный расход энергии составляет около 0,32–0,38 кВтч на кг картона. Это на 20% ниже, чем у двухвинтовых линий, поскольку трехвинтовая конструкция распределяет крутящий момент более эффективно.

В6: Как часто мне нужно заменять винты или цилиндры?
О: Для обычного ПП (без наполнителей типа талька или стекловолокна) срок службы шнеков составляет около 12 000–15 000 часов работы. Срок службы биметаллической гильзы ствола составляет 20 000 часов. При использовании сильно загрязненного переработанного полипропилена сократите интервалы проверок до 6000 часов. Итальянский клиент, использующий линию JWS75 для первичного полипропилена, заменил шнеки после 5 лет работы в две смены.

В7: Какова максимальная скорость линии?
О: Для тонких плит (2–3 мм) линия JWS100 может развивать скорость до 4,5 м/мин. Для плит толщиной 20 мм скорость снижают до 0,8–1,2 м/мин, чтобы обеспечить правильное формирование сот и охлаждение. Ограничивающим фактором является длина секции охлаждения: стандартная секция охлаждения составляет 12 м, но для плит толщиной 20 мм при скорости 1 м/мин рекомендуется дополнительное удлинение на 6 м.
