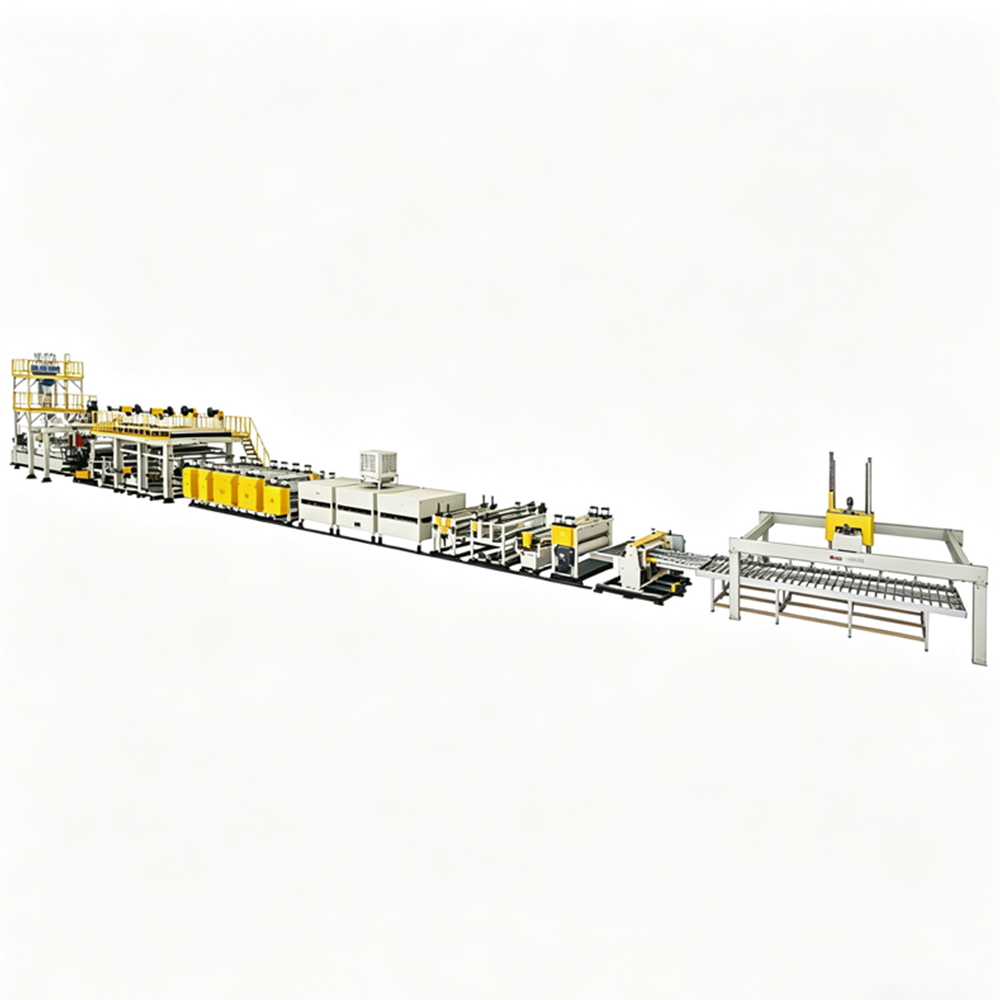

Высокоскоростная экструзионная линия для производства алюминиевых пластиковых композитных панелей

Алюминиевые композитные панели, выпускаемые на этой линии, широко используются в:
Фасады и навесные стены зданий (отели, аэропорты, офисные здания)
Внутренняя отделка (облицовка стен, оклейка колонн, потолки)
Рекламные вывески (дорожные знаки, рекламные щиты, выставочные панно)
Промышленные чистые помещения (легко очищаемые поверхности)
Транспорт (интерьерные панели автобуса/поезда)
Поддерживаемая ширина готовой панели: 1220 мм и 1600 мм; толщина: от 1,0 мм до 6,0 мм – соответствует наиболее распространенным спецификациям на мировых строительных и рекламных рынках.
Реальный случай: Производитель рекламных щитов в Дубае использует модель STZ95-1800 для производства панелей ACP шириной 1600 мм и толщиной 3 мм с производительностью 1250 кг/ч. Высокая производительность и стабильная ширина 1600 мм снизили производственные затраты на 18% по сравнению со старой линией.

Судя по предоставленной таблице параметров, основными конкурентными преимуществами являются:
Высокая производительность и совместимость со смешанными материалами классов C и B/C.

Гибкое использование материалов – серия JWS может работать с чистым классом C (переработанный/восстановленный алюминий и сердечник из полиэтилена); Серия STZ может обрабатывать материалы как класса B, так и класса C, что помогает вам контролировать затраты при сохранении качества.
Баланс скорости и энергоэффективности – STZ95-1800 достигает 1300 кг/ч всего лишь со шнеком диаметром 95 мм – очень высокий КПД.
Широкий диапазон ширины и толщины
Толщина от 1,0 мм до 6,0 мм – на одной линии производятся тонкие внутренние панели и толстые огнестойкие наружные панели.
Две ширины: 1220 мм (европейский стандарт) и 1600 мм (распространено на Ближнем Востоке и в Азии для широких панелей).
Высокая скорость, низкие эксплуатационные расходы
Экструдеры серии JW (JWS170, JWS180) предназначены для непрерывной работы в режиме 24/7, особенно для материалов класса C, содержащих примеси. Закаленные винты и цилиндры увеличивают интервалы технического обслуживания.
Серия STZ (STZ85, STZ95) имеет большее соотношение L/D, что обеспечивает лучшую пластификацию смешанного материала B/C и уменьшает образование гелевых пятен.
Реальный случай: турецкий производитель панелей заменил свою старую линию на STZ85-1500, переведя сырье с чистого сорта B на смесь сорта C с 60% содержанием, одновременно увеличив производительность с 650 кг/ч до 950 кг/ч. Годовая экономия материалов превысила 120 000 долларов США.

Мы реализуем четырехэтапный план контроля качества, чтобы гарантировать, что каждая экструзионная линия ACP соответствует международным стандартам (ASTM, EN, JIS).
Этап 1 – Проверка сырья
Испытание материала класса C: индекс текучести расплава (MFI) и содержание влаги (≤0,2%)
Проверка соотношения смеси класса B/C – подтверждается перед кормлением
Этап 2 – Внутрипроцессный мониторинг (в режиме реального времени)
Параметры экструдера: профиль температуры ствола (5 зон), скорость шнека, давление расплава регистрируются каждые 2 секунды.
Онлайн-измерение толщины – ультразвуковые или лазерные датчики проверяют всю ширину (допуск: ±0,05 мм).
Контроль ширины – Устройство обрезки кромок с сервоуправлением автоматически выполняет обрезку, обеспечивая точность ширины 1220/1600 мм ±1 мм.
Этап 3 – Адгезия и качество поверхности
Пил-тест (Т-пилинг) – Образец отбирается каждые 2 часа для проверки прочности соединения между алюминием и полиэтиленовым сердечником (≥6 Н/мм для наружных панелей).
Поверхностный осмотр – Онлайн-сканер высокого разрешения обнаруживает точечные отверстия, царапины, масляные пятна.
Этап 4 – Выборочная проверка готовой продукции (за партию)
Испытание на плоскостность – Зазор ≤0,5 мм на метр
Ударопрочность – Стальной шар массой 1 кг упал с высоты 1 м (без трещин).
Огнестойкость – лабораторные испытания по UL94 или BS476 по запросу
Реальный случай: Испанскому подрядчику навесных стен потребовались 100% протоколы испытаний на отслаивание для проекта больницы. Наша линия STZ95-1800 достигла выхода с первого прохода 98,6%; 1,4% отклонений из-за заусенцев было решено путем онлайн-обрезки кромок.

Вопрос 1: Может ли ваша линия использовать 100% переработанный материал класса C без потери производительности?
О: Да. JWS170-1500 и JWS180-1800 специально разработаны для материалов класса C (переработанных). Однако мы рекомендуем контролировать влажность ниже 0,3% и использовать вентилируемый экструдер. Производительность может упасть примерно на 10% по сравнению с материалом класса B; но серия СТЗ (лучшая пластификация) по-прежнему сохраняет 900 кг/ч даже при 80% Марке С.

В2: Как выбрать между серией JWS и серией STZ?
О: Выбирайте JWS, если ваш основной материал относится к классу C (самая низкая стоимость), позволяющему производить стандартные панели размером 1220/1600 мм при умеренной скорости (600–800 кг/ч).
Выбирайте STZ, если вам нужна более высокая производительность (900–1300 кг/ч) и вы планируете использовать смесь марок B и C – экструдеры STZ более плавно справляются со смешанными материалами.

В3: Какова фактическая скорость линии при производстве панелей толщиной 4 мм?
A: Скорость линии (м/мин) ≈ Производительность (кг/ч) / (Ширина × Толщина × Плотность сердцевины полиэтилена ~0,95 г/см³).
Пример: СТЗ95-1800 производительность 1250 кг/час, ширина 1600 мм, толщина 4 мм → ≈ 1250/(1,6×0,4×0,95×60) ≈ 3,4 м/мин. Для панелей толщиной 2 мм скорость увеличивается вдвое.

Вопрос 4: Как часто требуется замена винта и цилиндра при использовании материала класса C?
Ответ: Наши шнеки из азотированной стали (JWS) или биметаллические цилиндры (STZ) обычно служат 12 000–15 000 часов при питании класса C. Рекомендуется ежегодная проверка. Благодаря модульной конструкции стоимость замены на 30 % ниже, чем в среднем по отрасли.

В5: Проводите ли вы обучение процедурам тестирования контроля качества?
А: Да. Каждая линия включает в себя 3-дневное обучение на месте, включающее испытания на отслаивание, калибровку толщиномера и интерпретацию данных онлайн-сканера. Мы также предоставляем цифровые шаблоны записей контроля качества.

В6: Может ли эта линия производить огнестойкие (FR) алюминиевые композитные панели?
А: Абсолютно. Температура цилиндра экструдера регулируется в соответствии с составами FR-PE (окно обработки 160–190°C). Диапазон толщины 1,0–6,0 мм соответствует большинству классов огнестойкости (например, B1, A2). У нас уже есть клиенты, использующие эту линию для производства огнестойких панелей для станций метро.
