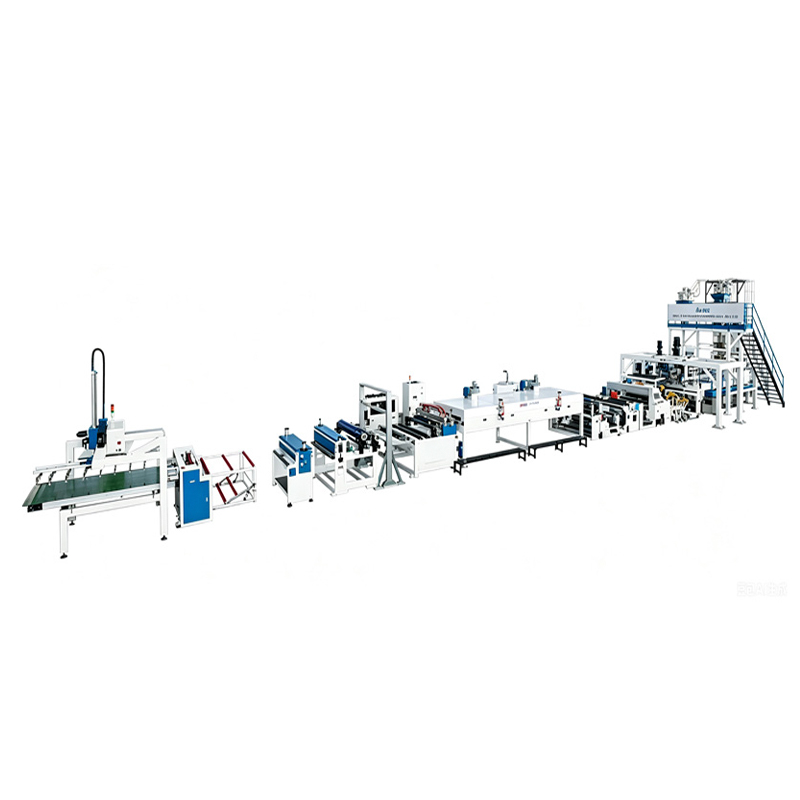

Линия экструзии декоративной пленки GAG/PET/PMMA/PP

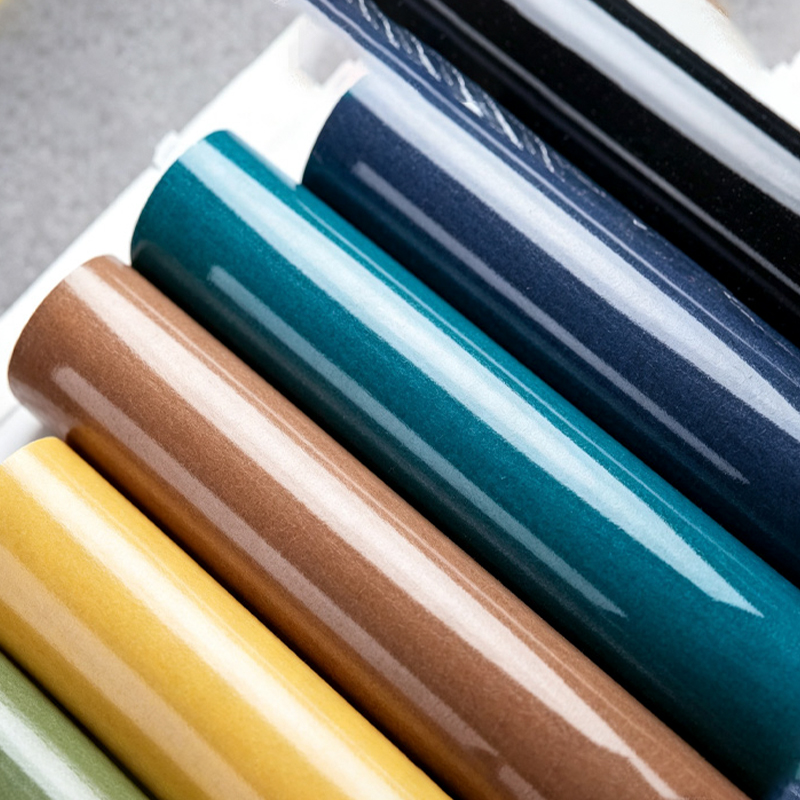

Декоративные пленки, производимые этими линиями, широко используются в процессах отделки поверхностей, ламинирования и термоформования. Типичные конечные продукты включают в себя:

Мебель и шкафы – Пленки ПЭТ и ПММА для глянцевых, устойчивых к царапинам дверей кухонных шкафов и панелей гардероба.

Автомобильные интерьеры – Декоративные пленки ПП (с низким содержанием летучих органических соединений, легкие) для обшивки дверей и приборной панели.

Напольные и настенные покрытия – Износостойкие слои на основе GAG и PET для роскошной виниловой плитки (LVT) и стеновых панелей.

Бытовая электроника – Пленки ПММА для защиты задней крышки и декоративной отделки в форме (IMD).

Упаковка – Прозрачные пленки ПЭТ/ПП для блистерной упаковки с декоративной печатью.

Реальный случай – Турецкий производитель мебельной пленки заменил старую одношнековую линию диаметром 90 мм на JWP85/65-1500. Они увеличили производительность с 450 кг/ч до стабильных 720 кг/ч (ПЭТ, толщина 0,25 мм), сократив при этом разброс толщины на 35%. Двухшнековая конфигурация (основной соэкструдер 85 мм и 65 мм) позволила им добавлять функциональные верхние слои (например, устойчивый к УФ-излучению ПММА) без снижения скорости линии.

2.1 Высокая производительность и стабильность

JWP85/65-1500 производительность 600–800 кг/ч – идеально подходит для серийного производства декоративной пленки средней ширины.

JWS120/65-1500 производительность 500–600 кг/ч — идеально подходит для точного производства или обработки материалов с высокой вязкостью (например, ПММА).

Оба показателя достигаются при ширине 1250–1300 мм, что обеспечивает реальную эффективность (а не преувеличенные «максимальные теоретические» значения).

2.2 Широкая гибкость материалов

Линия может обрабатывать GAG (ПЭТ, модифицированный гликолем, отлично подходит для термоформования), ПЭТ (перерабатываемый и прочный), ПММА (высокий глянец и стойкость к атмосферным воздействиям) и ПП (химическая стойкость). Соэкструдер диаметром 65 мм позволяет создавать слои A/B или A/B/A (например, декоративный слой из полипропиленового клея) без отдельного ламинирования.

2.3 Энергооптимизированная система привода

JWP85/65: 200 кВт (основной), 45 кВт (соэкструдер)

JWS120/65: 160 кВт (основной), 45 кВт (соэкструдер)

Независимые векторные приводы переменного тока снижают потребление энергии на 15–20 % по сравнению с гидравлическими или одномоторными системами. Пользователи сообщают, что средняя мощность сети составляет 145 кВтч на тонну продукции.

2.4 Точный контроль толщины и ширины

Экструдер подает матрицу вешалки с автоматической регулировкой болта матрицы. Вместе с последующим измерением толщины (бета-излучение или датчики NIR) линия поддерживает допуск по толщине ±0,005 мм на ширине 1300 мм, что критически важно для декоративных пленок, которые должны быть идеально напечатаны, тиснены или ламинированы.

2.5 Компактная тандемная конструкция

В отличие от отдельных экструдеров-намотчиков, серия JWP/JWS объединяет основной экструдер и соэкструдер на одной базовой раме. Это уменьшает занимаемую площадь примерно на 30 % и упрощает синхронное управление.

Надежный рабочий процесс контроля качества гарантирует, что каждый рулон соответствует стандартам декоративной промышленности (например, испытание на растяжение ASTM D882, матовость/прозрачность ISO 13468).

3.1 Мониторинг в процессе

3.2 Лабораторные исследования (за смену)

Оптические свойства – матовость (ASTM D1003) и блескомер (60°) для пленок из ПММА/ПЭТ.

Механическая прочность – Испытатель на растяжение (ASTM D882). Удлинение при разрыве в продольном и поперечном направлении: ПП > 150 %, ПЭТ > 80 %.

Адгезия – испытание ленты на поперечный разрез для совместно экструдированных функциональных слоев.

Термостойкость – испытание на термоусадку (150 °C, 15 минут) – целевой показатель ПЭТ <1,5 %.

Консистенция цвета – спектрофотометр (ΔE* <0,5 по сравнению со стандартом маточной смеси).

3.3 Реальный случай контроля качества

Китайский производитель декоративных панелей, использующий JWS120/65-1500 для производства белой ПЭТ-пленки (толщиной 0,18 мм), обнаружил периодические колебания толщины каждые 20 минут. Онлайн-толщиномер выявил проблему пульсации расплава в зоне подачи соэкструдера диаметром 65 мм. Путем регулировки профиля температуры ствола (зона 2 с 200°C до 195°C) и увеличения противодавления шнека проблема была устранена в течение одного часа, что позволило избежать 2 тонн бракованного материала.

Вопрос 1: Могу ли я использовать переработанный ПЭТ (rPET) в JWP85/65-1500?
А: Да, до 30 % rPET (чистые хлопья, IV >0,7), смешанного с первичным ПЭТ. При толщине пленки менее 0,2 мм ограничьте ее до 15 %, чтобы избежать образования гелей. Перед матрицей используйте фильтр расплава (сетка 40 микрон).

В2: Как быстро перейти с ПП на ПММА?
А: Процесс продувки занимает около 45 минут:

Поднимите температуру ствола до 240°C (для ПММА) или 260°C (для остатков ПП).

Добавьте чистящее средство (например, коммерческое чистящее средство на акриловой основе) при 30 об/мин.

Снимите матрицу и очистите адаптер латунными инструментами. Многие клиенты планируют смену материала/цвета во время запланированных перерывов в смене.

В3: Какова типичная потребляемая мощность на кг продукции?
А: Для JWP85/65-1500 при 700 кг/ч (ПЭТ, 0,5 мм) общая установленная мощность (после основного соэкструдера) составляет около 210 кВт → 0,30 кВтч/кг. Для ПП (более низкая температура плавления) около 0,27 кВтч/кг.

Вопрос 4: На поверхности моей пленки видна «апельсиновая корка». Что мне следует проверить?
А: Распространенные причины появления декоративных пленок:

Слишком низкая температура расплава → увеличьте температуру главного экструдера на 5–10°C.

Неравномерное открытие кромки матрицы → откалибровать болты матрицы заново.

Слишком высокая температура охлаждающего вала (должна составлять 30–40°C для ПЭТ, 25°C для ПММА).
Также проверьте давление воздушного ножа (0,4–0,6 МПа) и качество поверхности валков.

В5: Могу ли я производить прозрачную ПЭТ-пленку общей толщиной 0,08 мм?
А: Диапазон спецификации 0,15–1,0 мм. При толщине 0,08 мм контроль натяжения пленки становится очень затруднительным и могут возникнуть разрывы полотна. Тем не менее, некоторым пользователям удалось добиться толщины до 0,10 мм, модифицировав охлаждающие валки большего диаметра (600 мм) и более чувствительные системы натяжения тензодатчиков. Для толщины 0,08 мм рекомендуется использовать специальную линию для производства тонких пленок.

Вопрос 6: Каков рекомендуемый интервал технического обслуживания для шнека соэкструдера диаметром 65 мм?
А: При использовании абразивных материалов (например, ПЭТ с белым TiO₂) проверяйте шнек и цилиндр каждые 800–1000 часов работы. Для ненаполненного ПП или ПММА – каждые 2000 часов. Стандартный биметаллический ствол (сплав на основе железа) служит более 12 000 часов при нормальной эксплуатации.

В7: поддерживает ли линия тиснение или матовую обработку поверхности?
А: Да. Вы можете добавить прижимной валик для тиснения (нагретый или охлажденный) после охлаждающего валка. Многие клиенты напрямую используют охлаждающие валки с матовой текстурой для производства декоративных пленок, не допускающих отпечатков пальцев, для черных панелей из ПЭТ/ПММА.
