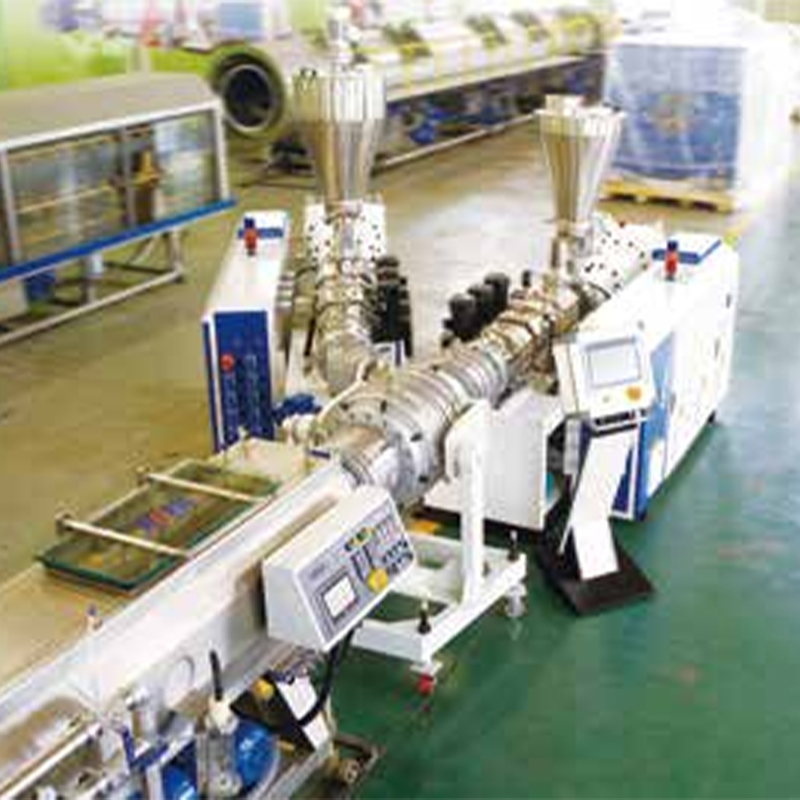

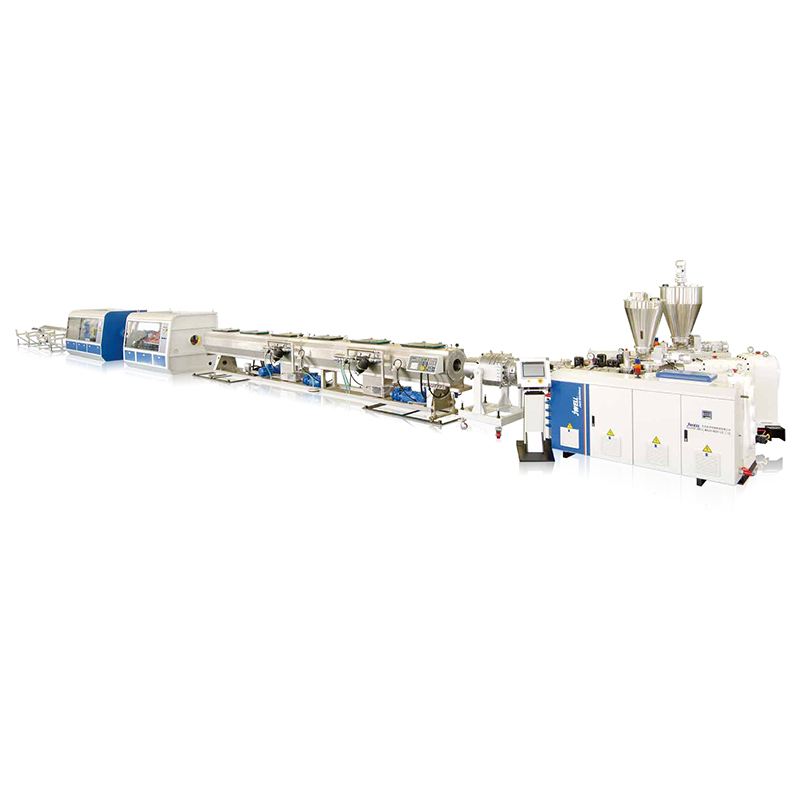

Линия совместной экструзии трехслойных труб из ПВХ с сплошной стенкой

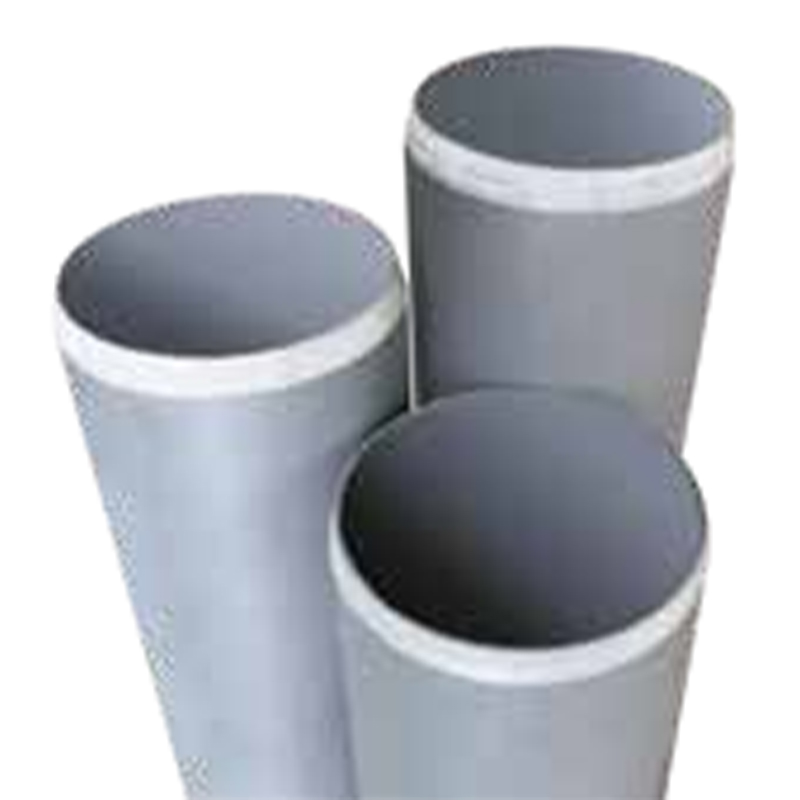

Эта трехслойная линия совместной экструзии широко используется для производства высокопрочных труб из ПВХ для следующих применений:
Муниципальные дренажные и канализационные системы – коррозионная стойкость и высокая жесткость колец позволяют им выдерживать большие нагрузки и коррозионные сточные воды.
Управление ливневыми водами  большие диаметры (до 800 мм) обеспечивают высокую пропускную способность.
Промышленный транспорт жидкости – химическая стойкость и гладкий внутренний слой уменьшают трение и образование накипи.
Коммуникационный и электропроводной трубопровод – легкий, но жесткий, простой в установке.
Сельскохозяйственное орошение – Внешний слой, устойчивый к ультрафиолетовому излучению, подходит для использования на открытом воздухе.
Реальный пример: Муниципальный проект в Юго-Восточной Азии заменил старые бетонные канализационные трубы трехслойной линией по производству труб из ПВХ диаметром 300–600 мм. Изготовленные трубы достигли жесткости SN8 и прошли 10 000-часовое испытание гидростатическим давлением, что позволило сократить расходы на техническое обслуживание на 40% за пять лет.

Основные преимущества:
Экономия материала  При использовании заполненного среднего слоя (CaCO– до 40 phr) расход первичного материала снижается до 30% при сохранении механической прочности.
Высокая жесткость кольца – Достижимо от SN4 до SN12; трехслойная конструкция улучшает момент инерции.
Отличная отделка поверхности  Внешний слой изготовлен из чистого состава, без следов от штампа или «рыбьего глаза».
Низкое потребление энергии  Совместная экструзия позволяет снизить температуру плавления среднего слоя, снижая потребление энергии примерно на 15%.
Быстрая смена цвета  Необходимо заменить только внешний слой, что сокращает время простоя и количество отходов.

Надежная трехслойная производственная линия включает как онлайн, так и офлайн-инспекции:

Онлайн-мониторинг

Ультразвуковой толщиномер стенок – Одновременно измеряет толщину внутреннего, среднего и внешнего слоя (точность ±0,02 мм).

Датчики давления и температуры расплава – Установлены на каждой головке экструдера; сигнализируют при отклонении >3%.

Лазерный измеритель диаметра – 360° бесконтактное измерение, запускает автоматическую коррекцию вакуума.

Автономное тестирование (согласно ISO 1452 или ASTM F891)

Реальное качественное исследование: Завод во Вьетнаме снизил процент брака с 3,2% до 0,8% после установки трехслойной производственной линии с замкнутым контуром регулирования толщины стенок. Система корректировала эксцентриситет слоя в режиме реального времени, экономя 120 тонн материала в год.

В1: Можно ли использовать переработанный ПВХ в среднем слое?
О: Да. Трехслойная конструкция идеально подходит для переработки. Средний слой может содержать до 50% чистого переработанного материала или 30% постиндустриальных отходов без ущерба для качества поверхности или жесткости кольца. Убедитесь, что переработанный материал имеет стабильный индекс текучести расплава (0,5–1,2 г/10 мин) и не содержит металлических загрязнений.

В2: Как предотвратить расслоение между слоями?
A: Расслоение обычно вызвано несоответствием вязкости расплава или загрязнением. Поддерживайте температуру штампа: внутренний слой 185–195°C, средний слой 175–185°C, внешний слой 180–190°C. Используйте трехслойную спиральную распределительную матрицу с длиной площадки 20–25 мм. Для составов с высоким содержанием наполнителя добавьте 2–3% CPE в качестве агента совместимости.

В3: Каково типичное потребление энергии на производственной линии производительностью 300 кг/ч?
A: Общая установленная мощность составляет около 120–150 кВт, фактическое потребление электроэнергии составляет около 80–100 кВт·ч на тонну трубы. Энергоэффективные модели (с инверторными приводами переменного тока и изоляцией ствола) позволяют снизить его до 70 кВт·ч/тонну.

В4: Как часто необходимо заменять/чистить матрицу?
A: Для непрерывного производства изделий того же диаметра очищайте матрицу каждые 500–800 часов работы. При смене диаметров используйте набор быстросменных штампов (≤30 минут). Регулярно проверяйте хромирование поверхности спирального распределителя – заменяйте, если царапины превышают глубину 0,1 мм.

В5: У трубы проблемы с овальностью – в чем причина?
A: Овальность >2% обычно вызвана неравномерным охлаждением или смещением съемника. Проверить:
Уровень воды в охлаждающем баке – труба должна быть полностью погружена не менее чем на 4 метра.
Герметизация вакуумного бака – утечки воздуха уменьшают округлость.
Давление на ремень съемника – отрегулируйте, чтобы избежать сплющивания.
Практическое решение: добавьте 8-роликовый калибратор после вакуумного резервуара; завод в Бразилии снизил овальность с 3,5% до 0,9%, используя этот метод.

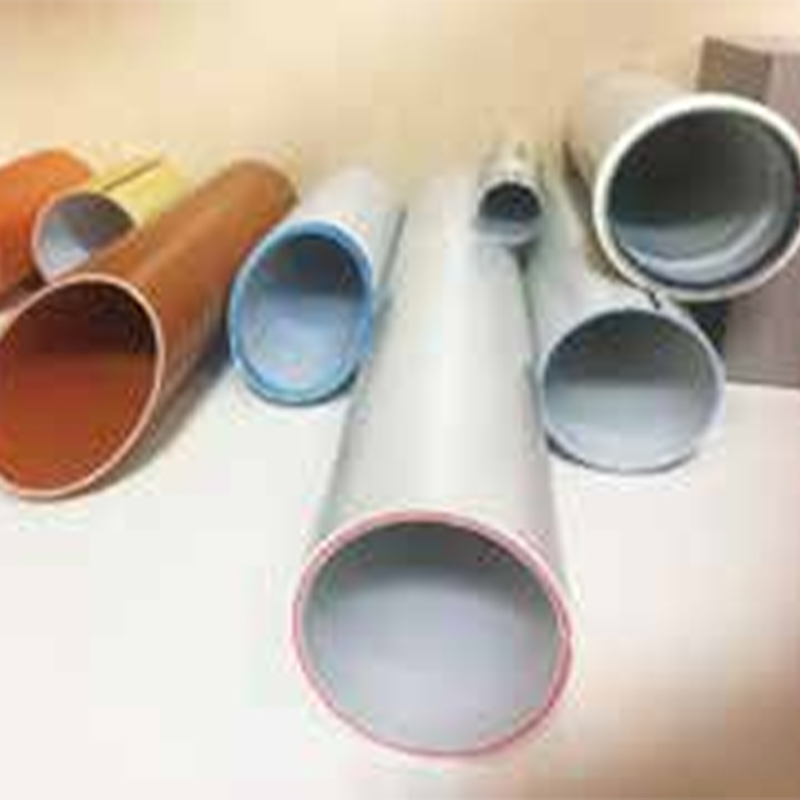

Q6 (первоначально переименован в Q6, но здесь для единообразия сохранен как Q6): Может ли эта производственная линия производить трубы разных цветов?
О: Да. Просто измените цвет состава внешнего слоя экструдера; внутренний и средний слои останутся неизменными. Процесс изменения цвета занимает около 15–20 минут, при этом отходов менее 50 кг.

Q7 (перенумерован в Q7): Какова максимальная длина трубы?
A: В зависимости от требований заказчика трубы могут быть разрезаны на фиксированные длины 6 м, 9 м или 12 м или непрерывно свернуты в рулоны для небольших диаметров (DN≤160 мм).
