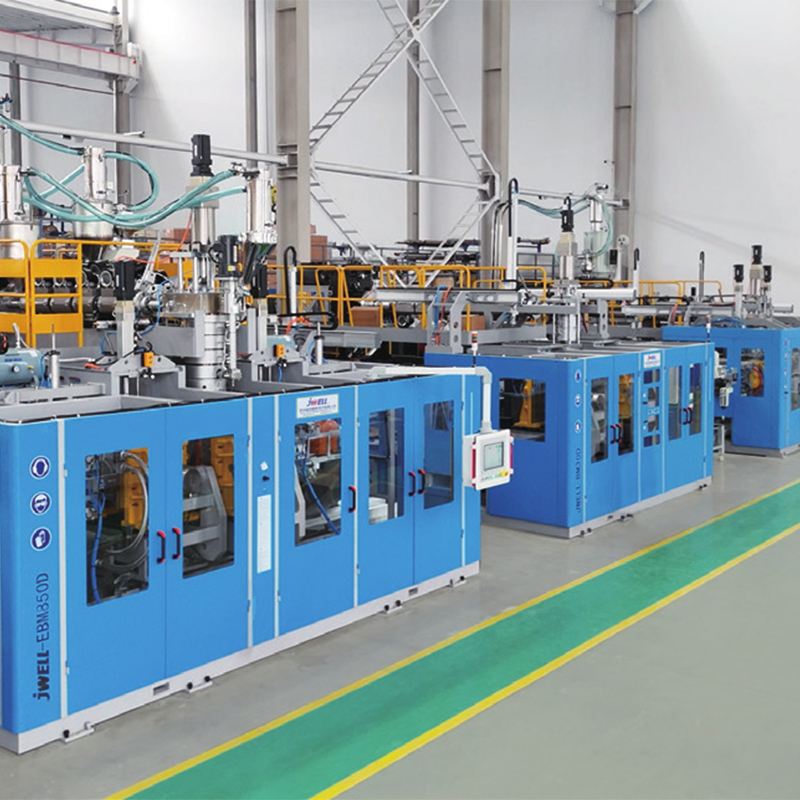

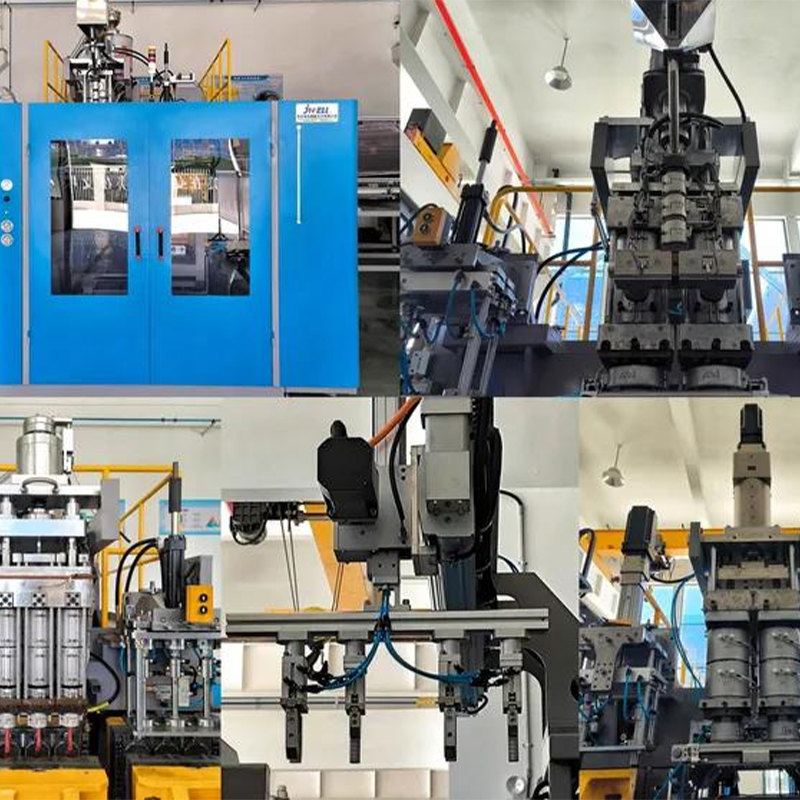

Электрическая машина для выдувного формования

Размер плиты и ход перемещения формы напрямую определяют максимальный размер контейнера. Например, плита EBM1100D размером 1050*400 мм может производить два ведра по 10 л рядом.

Во всех машинах серии EBM-D используются электрические системы зажима и экструзии с сервоприводом. Ниже приведены реальные показатели эффективности ежедневного производства:

2.1 Энергоэффективность (подтверждена мониторингом мощности)
Среднее энергопотребление EBM520D составляет всего 8,5 кВт·ч, в то время как сопоставимая гидравлическая машина потребляет около 14 кВт·ч – экономия энергии 39%.
EBM850D работает на мощности 12 кВт·ч; исходя из 6000 часов в год и €0,20/кВт·ч, годовая экономия электроэнергии составляет приблизительно €2500.

2.2 Точность и повторяемость
Электрический шарнирный зажим обеспечивает стабильность усилия зажима ±1%, что критически важно для тонкостенных контейнеров (например, полипропиленовых стаканчиков диаметром 0,4 мм).
Время сухого цикла (например, 2,9 секунды для EBM420D) на 30% быстрее, чем у гидравлических машин, что напрямую увеличивает часовую производительность.

2.3 Чистая эксплуатация и снижение затрат на техническое обслуживание
Отсутствие гидравлического масла означает нулевой риск утечки – идеально подходит для упаковки пищевых продуктов/медицинских товаров (среды, сертифицированные по BRCGS или ISO 15378).
Безмасляная эксплуатация снижает годовые затраты на техническое обслуживание примерно на €800–€1200 на машину (замена уплотнений, фильтрация масла, утилизация отработанного масла и т. д.).

2.4 Защита от плесени и низкий уровень шума при работе
Электрический зажим поддерживает цифровую защиту пресс-формы (чувствительность регулируется с шагом 0,1 мм). Реальный случай: когда в область плиты попал посторонний предмет, EBM650D остановился в течение 50 мс, избежав €6000 повреждений от плесени.
Уровень шума в течение полного цикла ниже 72 дБ(А) по сравнению с примерно 82 дБ(А) для гидравлических машин.

Следующие стандартные процессы контроля качества основаны на фактических производственных спецификациях установки выдувного формования, сертифицированной по стандарту ISO 9001:2025, применимому к серии EBM-D:

3.1 Проверка входящего материала и испытание индекса текучести расплава
Испытуемый образец: MFR (индекс текучести расплава) сырья HDPE/PP – допустимый допуск ±5% от указанного значения.
Инструмент: индексатор текучести расплава Davenport или ZwickRoell.
Ключевой параметр: Соотношение L/D шнека (от 25/1 до 30/1 для EBM650D/850D) требует MI сырья от 0,3–1,2 для оптимального смешивания.

3.2 Мониторинг стабильности процесса (каждые 2 часа)
Скорость шнека и нагрузка экструзии: для EBM1100D при производительности 220 кг/ч допустимый диапазон нагрузки составляет 75–85% от номинального крутящего момента двигателя.
Проверка усилия зажима: с использованием тензодатчиков стяжных стержней. EBM850D должен поддерживать 240 кН ±3% на четырех стяжках – дисбаланс, превышающий 5%, вызывает автоматическую коррекцию.

3.3 Проверка размеров деталей, полученных выдувным формованием
Распределение толщины стенок (ультразвуковой толщиномер, например, Olympus 45MG): для номинальной толщины стенки 1,0 мм максимальное отклонение ≤0,08 мм.
Размеры отделки горловины (калибр «годен/не годен»): для горловины с защитой от несанкционированного доступа 38 мм допуск ±0,15 мм.
Высота штабелирования под нагрузкой: штабелируйте 20 контейнеров и приложите вес 5 кг – отклонение ≤1,5 мм для ведер объемом 5 л, изготовленных на EBM650D.

3.4 Испытание на падение и утечку (окончательный выпуск)
Испытание на герметичность: погрузите в воду при давлении воздуха 0,8 бар – без пузырьков на 30 секунд. Усилие зажима EBM520D 80 кН обеспечивает идеальную сварку методом отрыва.
Испытание на падение: наполните номинальным содержимым и упадите с высоты 1,5 метра на бетонный пол – без трещин. Один из клиентов молочной фермы сообщил, что уровень дефектов снизился с 1,8% до 0,2% после перехода на серию EBM-D.

3.5 Отслеживание Cpk (еженедельно)
Возьмите 30 последовательных контейнеров, измерьте объем гравиметрическим методом. Целевой Cpk ≥1,33. EBM850D достигал Cpk 1,52 в течение трех месяцев подряд при производстве ведер объемом 8 л.

В1: Мой EBM650D показывает нестабильную длину заготовки. Что мне следует проверить в первую очередь?
A: Скорее всего, это энкодер обратной связи по скорости вращения шнека или датчик давления расплава. В реальном случае заказчик очистил фильтр расплава, засоренный измельченным материалом, и перекалибровал соотношение L/D шнека до 30:1 – проблема решена. Также проверьте неравномерность температуры нагревательной ленты в зоне 3 возле головки матрицы.

В2: Как выбрать флакон объемом 500 мл между EBM420D и EBM520D?
A: Ключевыми факторами принятия решения являются толщина формы (2*70 мм против 2*120 мм) и ход открытия формы (180 мм против 250 мм). Для однополостной формы объемом 500 мл достаточно EBM420D. Однако если вы планируете использовать двухполостную форму с общей высотой формы 110 мм, для извлечения из формы потребуются толщина формы EBM520D 120 мм и ход открытия 250 мм.

В3: Почему фактическое время сухого цикла у меня меньше, чем указано в спецификации (например, спецификация EBM850D — 4,8 сек, фактическое время — 6,2 сек)?
A: На основании полевых данных можно выделить три распространенные причины:
Недостаточное пневматическое давление для робота-выносчика (требуется не менее 6 бар).
Запас прочности пресс-формы установлен слишком высоким (уменьшите его с 5 мм до 2 мм в контроллере).
Изношенный гидравлический (если есть) или электрический смазочный насос –, но для полностью электрического EBM-D проверьте предварительную нагрузку линейной направляющей через 8000 часов работы.

В4: Могу ли я использовать переработанный полиэтилен высокой плотности на EBM1100D?
A: Да, но ограничьте содержание повторного измельчения до ≤30% и убедитесь, что конструкция шнека (диаметр 100 мм, Д/Д 28/1) может выдерживать более низкую насыпную плотность. Испанский переработчик производил промышленные ведра объемом 12 л, используя 25% переработанного полиэтилена высокой плотности – они снизили скорость вращения шнека на 10% и повысили температуру цилиндра на 8°C, чтобы поддерживать производительность 210 кг/ч.

В5: Как часто следует калибровать усилие зажима EBM850D?
A: Каждые 2000 часов работы или каждые 6 месяцев. Используйте комплекты тензодатчиков для стяжек. Один клиент молочной фермы игнорировал калибровку в течение 14 месяцев; усилие зажима с одной стороны упало до 205 кН, что привело к неравномерной толщине стенки (отклонение 0,22 мм) – повторная калибровка восстановлена ±баланс 3%.

В6: Мой EBM420D производит небольшие флаконы объемом 100 мл с эксцентриситетом (толщина стенок толстая с одной стороны, тонкая с другой). Как я могу настроить параметры машины, чтобы исправить это?
A: Эксцентриситет обычно связан с выравниванием формы, смещением оправки или балансом усилия зажима. Выполните следующие действия (на основе полевого случая EBM420D):
Проверьте выравнивание крепления формы: Размер плиты EBM420D составляет 330×286 мм, общая высота формы не должна превышать 2×70 мм. Используйте циферблатный манометр для измерения параллельности верхней и нижней плит; допустимое отклонение ≤0,1 мм. На одном польском заводе по производству косметики эксцентриситет когда-то составлял 0,3 мм из-за неправильно затянутой формы – проблема была решена повторной затяжкой.
Проверьте баланс силы зажима: Усилие зажима EBM420D составляет 50 кН. Измерение с помощью четырех тензодатчиков стяжки; отклонение любой стяжки от среднего значения не должно превышать ±5%. Если значение избыточное, исправьте его с помощью независимой функции регулировки стяжки (вйдите в меню инженера) электрического зажима.
Проверьте центрирование оправки экструдера: Снимите головку матрицы, измерьте зазор между оправкой и втулкой с помощью щупа; отклонение в четырех точках окружности должно составлять ≤0,05 мм. Если они большие, отрегулируйте центрирующие винты сбоку головки матрицы.
Влияние индекса расплава материала: Использование ПП с чрезмерно высоким MI (например, >1,5g/10min) приводит к низкой вязкости расплава, что также может вызвать эксцентриситет. Рекомендуемый диапазон MI: 0,5–1,0.
Реальный случай: пользователь EBM420D, производящий флаконы для глазных капель объемом 100 мл, имел эксцентриситет, в результате чего минимальная толщина стенки составляла всего 0,25 мм (целевое значение — 0,40 мм). После регулировки баланса усилия зажима распределение толщины стенки стабилизировалось на уровне 0,38–0,42 мм.

В7: Летом температура окружающей среды в нашей мастерской может достигать 40°C. Требуют ли электрический шкаф и серводвигатели EBM850D дополнительного охлаждения?
A: Серия EBM-D рассчитана на работу при температуре окружающей среды 0–45°C, дополнительное кондиционирование воздуха не требуется, но должны быть соблюдены следующие условия (подтверждены испанским заказчиком в высокотемпературной мастерской):
Рассеивание тепла в электрическом шкафу: Поддерживайте зазор ≥500 мм между задней частью шкафа и стеной и следите за тем, чтобы верхний вытяжной вентилятор не был загорожен. EBM850D в стандартной комплектации оснащен двумя высокоэффективными осевыми вентиляторами (общая производительность вытяжки 180 м³/ч); когда внутренняя температура в шкафу превышает 45°C, автоматически активируется принудительное охлаждение.
Допустимая температура серводвигателя: В EBM850D используются серводвигатели со степенью защиты IP65 и максимально допустимой температурой обмотки 130°C. После 12 часов непрерывной работы при температуре окружающей среды 40°C измеренная температура поверхности двигателя составила приблизительно 78°C, что вполне соответствует норме.
Фактические данные по эксплуатации при высоких температурах: На заводе по упаковке смазочных материалов в Севилье (летние температуры часто составляют 42°C) работает EBM850D, производящий ведра объемом 5 л в течение 16 часов в день, и никогда не было зафиксировано случаев перегрева. Однако они регулярно (ежемесячно) очищают пылевой фильтр электрического шкафа и лопасти моторного вентилятора.
Исключение: Если температура окружающей среды превышает 45°C, или если производственная линия имеет высокую плотность и плохую вентиляцию, рекомендуется установить автономный электрический шкаф-кондиционер (опциональный аксессуар, холодопроизводительность 1,5 кВт). В противном случае привод может инициировать защиту от снижения частоты (выходная мощность снижается до 80%).
Примечание: В условиях высоких температур и высокой запыленности (например, в упаковке кормового качества) рекомендуется использовать дополнительную систему защиты от пыли с положительным давлением в электрическом шкафу, чтобы предотвратить попадание пыли, которое может ухудшить рассеивание тепла.
