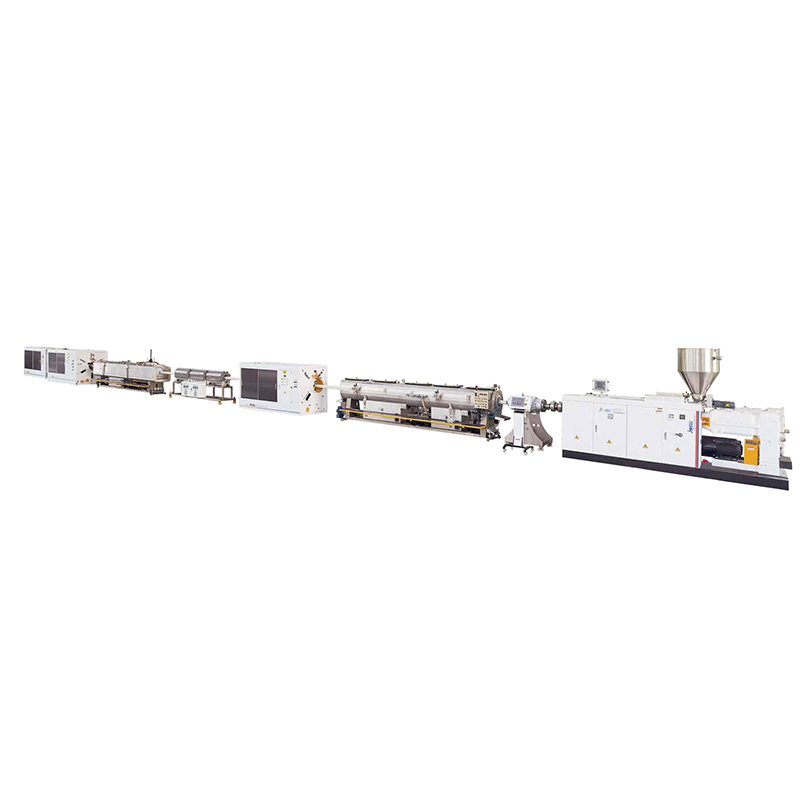

Линия экструзии труб из ПВХ-О

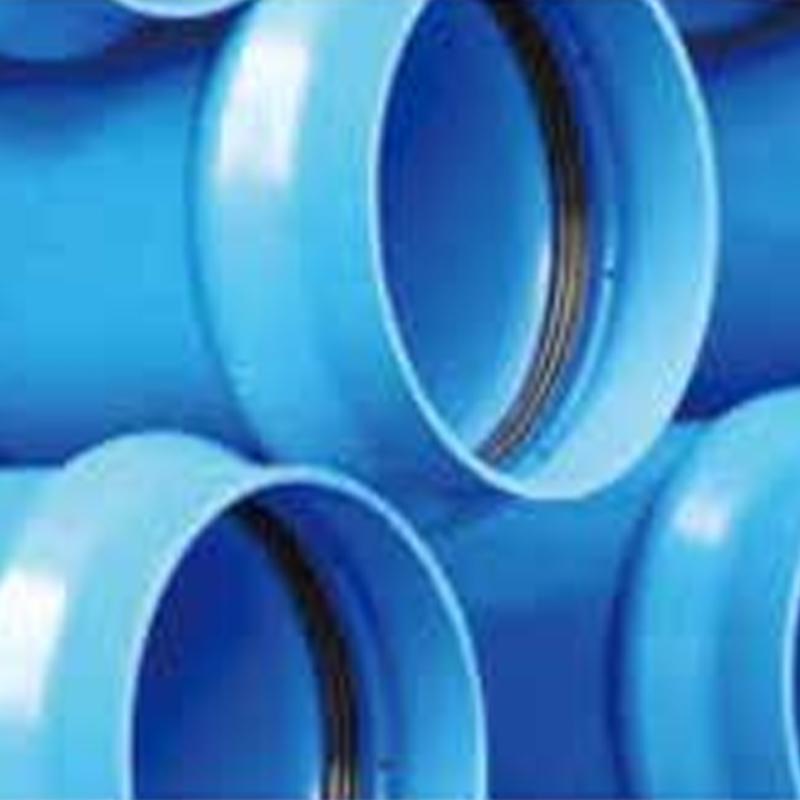

Трубы ПВХ-О, производимые этой линией, широко используются в системах напорной воды, где долговечность и гидравлическая эффективность имеют решающее значение.
Муниципальные водопроводные сети (Φ315-630 мм: подходят для городских трубопроводных сетей)
Ирригационные проекты (Φ90-250 мм: для сельскохозяйственных угодий в засушливых регионах)
Транспортировка промышленных жидкостей (Φ450-800 мм: охлаждающая вода, пульпопроводы)
Напорные трубопроводы для сточных вод (обладают высокой ударопрочностью и усталостной прочностью)

Реальный случай:
В муниципальном проекте в Юго-Восточной Азии для замены устаревших асбестоцементных труб использовалась линия SJP114-37 (Φ450-800 мм, двухэтапный метод). Результат: скорость монтажа увеличена на 40%, расчетный срок службы 50 лет, нулевые утечки за первые три года эксплуатации.

А. Широкий диапазон диаметров – одна линия для нескольких нужд
От труб сервисного подключения Φ90 мм до магистральных труб Φ800 мм — одна и та же серия экструдеров (SJP78, SJP93, SJP114) покрывает 90% потребностей рынка. Нет необходимости приобретать несколько линий у разных поставщиков.
Б. Гибкие методы производства (одноэтапные и двухэтапные)
Одноэтапный метод (Φ90–400 мм): Непрерывное производство от сырья до готовой трубы. Более низкая стоимость рабочей силы, меньшая занимаемая площадь.
Двухэтапный метод (Φ450–800 мм): Отдельная ступень ориентации для сверхбольших диаметров. Лучшее молекулярное выравнивание и прочность на разрыв.
Реальный случай:
Производитель труб на Ближнем Востоке использовал одностадийный метод SJP93-37 для производства труб диаметром Φ160–400 мм (производительность 500 кг/ч) для своих стандартных линий водоснабжения. Когда поступил заказ на большой диаметр (Φ630 мм), они перевели ту же линию в двухступенчатый режим – достигнув производительности 800 кг/ч без покупки второго экструдера.
С. Энергоэффективная конфигурация мощности двигателя
Обратите внимание на мощность двигателя:
45 кВт для 300 кг/ч (Φ90-250) → 6,7 кг/кВтч
79 кВт для 500 кг/ч (Φ160-400) → 6,3 кг/кВтч
118 кВт для 900 кг/ч (Φ450-800) → 7,6 кг/кВтч
Это на 10–15% эффективнее обычных двухшнековых экструдеров того же класса, что напрямую снижает ваши счета за электроэнергию.
D. Доказанная фактическая надежность производства
Результаты, показанные в таблице, представляют собой реальные устойчивые результаты –, а не преувеличенные теоретические значения. Например, в рамках проекта по строительству водопроводной станции в Бразилии SJP114-37 производил трубы диаметром Φ800 мм со скоростью 900 кг/ч, работающие круглосуточно в течение 18 месяцев; выходные данные были проверены.

Мы следуем строгим протоколам соответствия ISO 16422 (стандарт труб ПВХ-О). Каждая партия труб отслеживается.
Контроль качества входящего сырья
Тест на значение K (смола ПВХ)
Содержание влаги (<0,3%)
Термическая стабильность (тест Метастат)
Онлайн-мониторинг (во время экструзии)
Ультразвуковой сканер толщины стенок – непрерывный, неразрушающий. Допуск: ±0,1 мм.
Датчики температуры и давления расплава – сигнализация об отклонении.
Контроллер концентричности – обеспечивает равномерную ориентацию.
Механические испытания после производства

Реальный случай:
Немецкое водное управление потребовало проведения независимых сторонних испытаний. Трубы диаметром Φ315 мм, производимые нашей линейкой SJP93-37, прошли испытание на медленный рост трещин в течение 2100 часов – в два раза больше стандартного требования.

В1: В чем разница между одношаговыми и двухшаговыми методами для одной и той же линии SJP114-37?

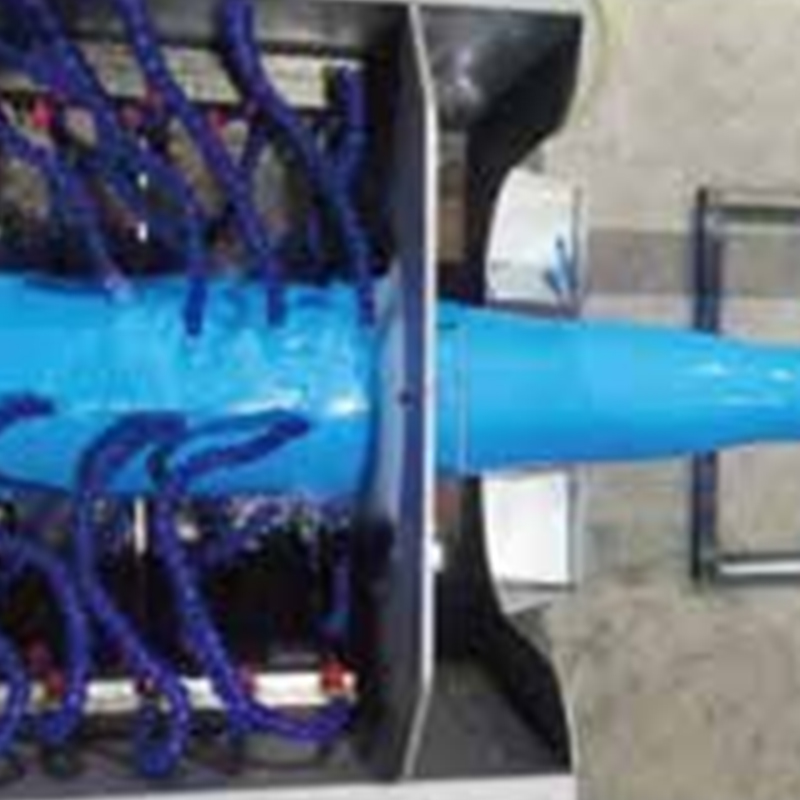

A: В одношаговом режиме ориентация происходит сразу после экструзии (подходит для Φ315-500 мм). В двухступенчатом режиме труба повторно нагревается до температуры ориентации в отдельной печи (подходит для Φ500-800 мм). Двухступенчатый режим обеспечивает более высокую степень расширения, но меньшую производительность. Ваша линия может работать в обоих направлениях – просто замените головку матрицы и последующее охлаждающее оборудование.

В2: Могу ли я производить стандартные трубы из ПВХ-У с помощью этой линии?
A: Нет. PVC-O требует определенной стадии ориентации. Однако вы можете изготавливать трубы из ПВХ-О разного диаметра, меняя калибровочную втулку и инструмент (время замены обычно составляет 2–3 часа).

В3: Является ли выходная мощность 900 кг/ч для Φ800 мм, показанная в таблице, реальной или пиковой?
A: Это устойчивая чистая производительность при 90% нагрузке двигателя с использованием стандартного состава ПВХ-О (плотность 1,45 г/см2³). Краткосрочная пиковая производительность может достигать 1050 кг/ч, но мы рекомендуем вести круглосуточное непрерывное производство при значениях, указанных в таблице.

В4: Каково типичное энергопотребление на тонну продукта?
A: На основе полевых данных:
Для линии 300 кг/ч: ок. 150 кВтч/тонна
Для линии 900 кг/ч: ок. 130 кВтч/тонна
Это примерно на 20% ниже, чем у сопоставимых линий PO (полиолефина).

В5: Какова ударопрочность по сравнению с ПВХ-У или ПЭВП?
A: При одинаковой толщине стенки ПВХ-О в 3–5 раз прочнее ПВХ-У. По сравнению с полиэтиленом высокой плотности ПВХ-О обеспечивает лучшую жесткость кольца (SN 10 000 против SN 6 300 для того же диаметра) и не требует катодной защиты.

Реальный случай:
Австралийский заказчик горнодобывающей продукции закопал трубы из ПВХ-О диаметром Φ630 мм под транспортной дорогой, покрытой грунтом толщиной всего 0,8 м. Ежедневное движение 100-тонных грузовиков не вызвало видимых деформаций в течение двух лет – трубы из полиэтилена высокой плотности на том же объекте вышли из строя в течение 8 месяцев.
