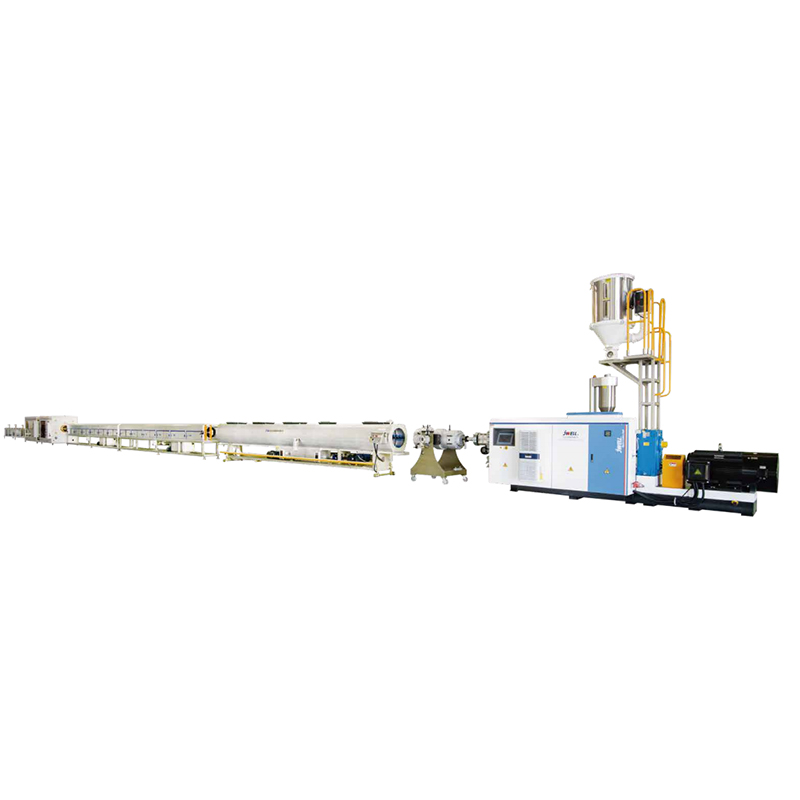

Высокоскоростная энергосберегающая линия экструзии полиолефиновых труб

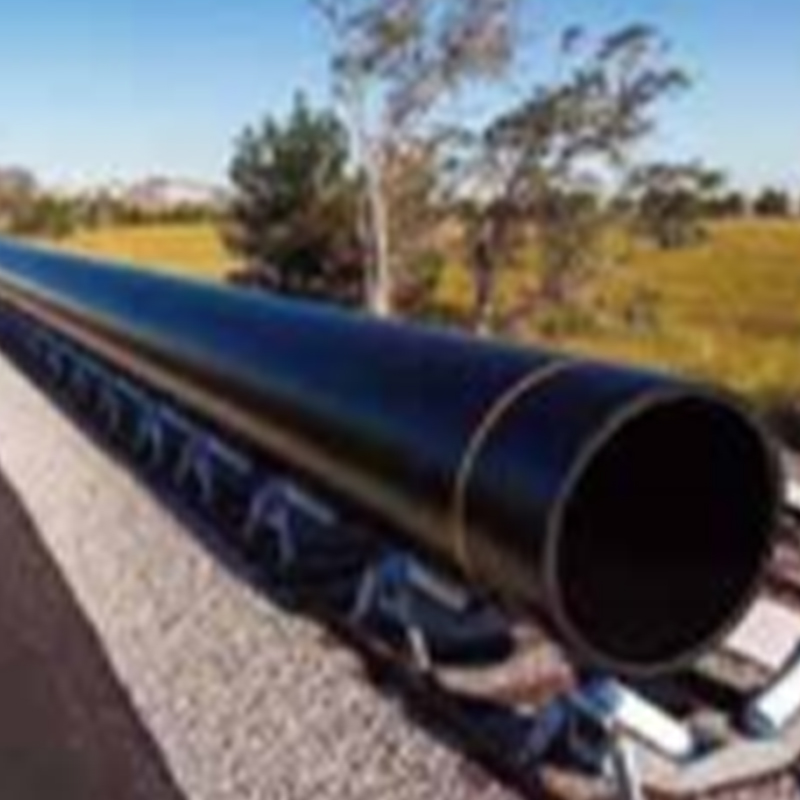

Эта экструзионная линия широко используется в муниципальном водоснабжении, газоснабжении, промышленных трубопроводах, дренаже и трубах для защиты кабелей. Модульный модельный ряд позволяет сопоставить производственные мощности с требованиями проекта.

Реальный случай: Производитель труб в Узбекистане использовал линию JWG630 для производства полиэтиленовых труб диаметром 630 мм для регионального ирригационного проекта. При производительности 1050 кг/ч они выполнили 12 км труб за 18 дней – на 30% быстрее, чем их предыдущая линия.

2.1 Высокая производительность при меньшем потреблении энергии на кг
JWG630 развивает скорость 1050 кг/ч с двигателем мощностью 280 кВт → 3,75 кг/кВт·ч
По сравнению с традиционными линиями (приблизительно. 2,8 кг/кВтч) → экономия энергии около 34%.
Все модели оснащены экструдерами JVS с высоким крутящим моментом (60/40, 75/38, 90/38) в сочетании с оптимизированной геометрией полиолефинового шнека.

2.2 Широкий диаметр покрытия – одна машина для многократного использования
От 16 мм до 630 мм, обслуживающий как мелких производителей труб, так и подрядчиков по трубам большого диаметра. Нет необходимости приобретать несколько несовместимых линий.

2.3 Быстрая смена модели
Соотношения L/D шнека (40 для JVS60, 38 для других) обеспечивают быструю замену материала (PE на PPR за 40 минут).
Нисходящие калибровочные втулки и вакуумные резервуары рассчитаны на заданный диапазон – например, JWG315 охватывает Φ110–315 без замены основного блока.

2.4 Мощная система привода
Мощность главного двигателя постепенно увеличивается (90, 110, 132, 160, 250, 280 кВт) в соответствии с требованиями к крутящему моменту. Избыточная конструкция для круглосуточной непрерывной работы – температура подшипника остается ниже 75°C даже при нагрузке 95%.

2.5 Энергосберегающие функции
Частотно-регулируемый привод (ЧРП) входит в стандартную комплектацию всех главных двигателей.
Керамические нагревательные ленты + изоляционные покрытия снижают потери тепла на 20%.
Охлаждение шнека (водой или маслом, в зависимости от модели) предотвращает чрезмерный сдвиг энергии.

Мы следуем четырехэтапной схеме контроля качества, соответствующей стандарту ISO 4427/ASTM D3035 для полиолефиновых труб.

Этап 1 – Мониторинг процесса
Датчики давления и температуры расплава, установленные на головке матрицы (точность ±0,5%).

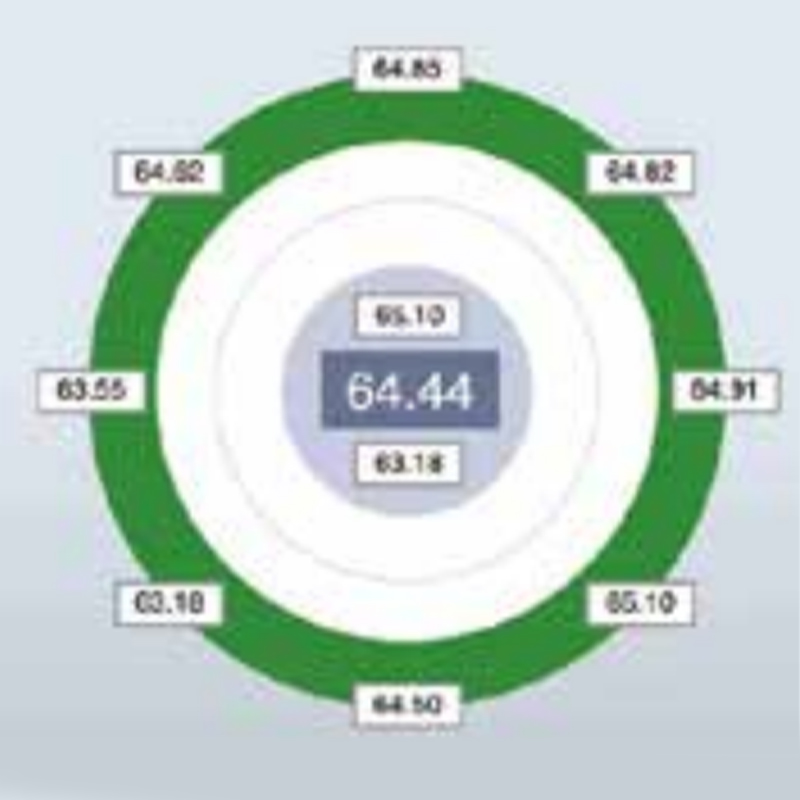

Ультразвуковой онлайн-сканер толщины стенок (бесконтактный) – 8 точек в секунду.
Отбор проб скорости течения расплава (MFR) каждые 2 часа для обеспечения консистенции смолы.

Этап 2 – Контроль размеров
После вакуумной калибровки и охлаждения резервуара лазерный датчик внешнего диаметра и ультразвуковой толщиномер передают данные обратно в замкнутую систему управления откатом. Например, при изготовлении трубы Φ450 мм на JWG450 овальность поддерживается в пределах 0,5% (ASTM допускает 1,5%).

Этап 3 – Испытание механических свойств (офлайн)
Образцы, отобранные за производственную смену, подвергаются:
Испытание гидростатическим давлением (100 часов, номинальное давление 20°C, 1,5×) – все модели проходят испытание при максимальном диаметре.
Продольная реверсия – PE100 ≤2% (фактические результаты обычно составляют 1,2%).
Прочность на растяжение и удлинение при разрыве – удлинение ≥350% для ПЭ.

Этап 4 – Окончательная проверка и прослеживаемость
На каждой трубе лазерной гравировкой нанесен 2D-код, содержащий:
Модель, дата производства, смена, оператор
Средняя толщина стенки, OD, результаты испытаний под давлением
Номер партии сырья

Реальный случай контроля качества: за 3 месяца производства JWG315 для немецкой газовой компании выход продукции с первого прохода на линии составил 99,7% (всего 0,3% лома из-за незначительных царапин на поверхности). Сторонний аудит заказчика подтвердил отклонение толщины стенки <0,2 мм на протяжении 500 м трубы.

В1: Если мне необходимо изготовить полиэтиленовую трубу диаметром Φ200 мм с производительностью 500 кг/ч, какую модель мне следует выбрать?
A1: JWG250 (Φ75–Φ250, макс. 550 кг/ч) очень подходит. Его двигатель мощностью 132 кВт работает при нагрузке около 80%, что оставляет запас для более высокой производительности при использовании смол с высоким MFI. Если вы планируете в дальнейшем производить трубы диаметром Φ315 мм, обновите их до JWG315.

В2: Каково фактическое потребление энергии на тонну для JWG630?
A2: При полной мощности (1050 кг/ч, 280 кВт) потребление энергии составляет около 267 кВт·ч/тонну. В энергосберегающем режиме (с использованием рифленой подающей втулки, снижением скорости шнека при сохранении той же производительности) она может упасть до 255 кВтч/тонну. По сравнению со старыми линиями при 350–400 кВтч/тонну экономия 25–30%.

В3: Сколько времени занимает переход с полиэтилена на полипропилен?
A3: Использование продувочного состава, около 45 минут для модели JVS75/38 (JWG160/250/315). Конструкция винта имеет степень сжатия, оптимизированную для обоих материалов. Для продувки требуется около 80 кг продувочной смолы.

В4: Каков типичный срок службы цилиндра и шнека экструдера?
A4: При использовании азотированной стали (HV 950–1000) и биметаллического вкладыша нормальный срок службы составляет 25 000–30 000 часов, после чего требуется повторное азотирование. Для материалов, содержащих абразивные наполнители (например, ПП с тальковым наполнителем), доступно покрытие из карбида вольфрама – срок службы может увеличиваться до более чем 40 000 часов. Многие клиенты используют их непрерывно в течение 10 лет без замены.

В5: Поддерживает ли линия онлайн-печать или маркировку?
А5: Да. После охлаждающего бака мы можем предоставить дополнительный принтер горячего тиснения или струйный принтер. Для JWG450 и JWG630 также может быть интегрировано стороннее колесо тиснения для непрерывной маркировки текста.

В6: Как обеспечивается однородность толщины стенок при изменении диаметров труб в пределах одной модели?
A6: Линия оснащена автоматической системой центрирования (с сервоприводом). Например, на JWG160 переключение с Φ110 мм на Φ160 мм занимает всего 8 минут, а после автокалибровки отклонение толщины стенки остается в пределах ±0,1 мм.

В7: Каков минимальный объем заказа на комплекты запасных частей?
A7: Мы рекомендуем базовый комплект запасных частей (нагревательные ленты, термопары, один запасной наконечник винта, уплотнения) – минимальный заказ — 1 комплект. Для винтов и стволов срок поставки составляет 15 дней.
