Линия экструзии сверхпрочной пленки FFS

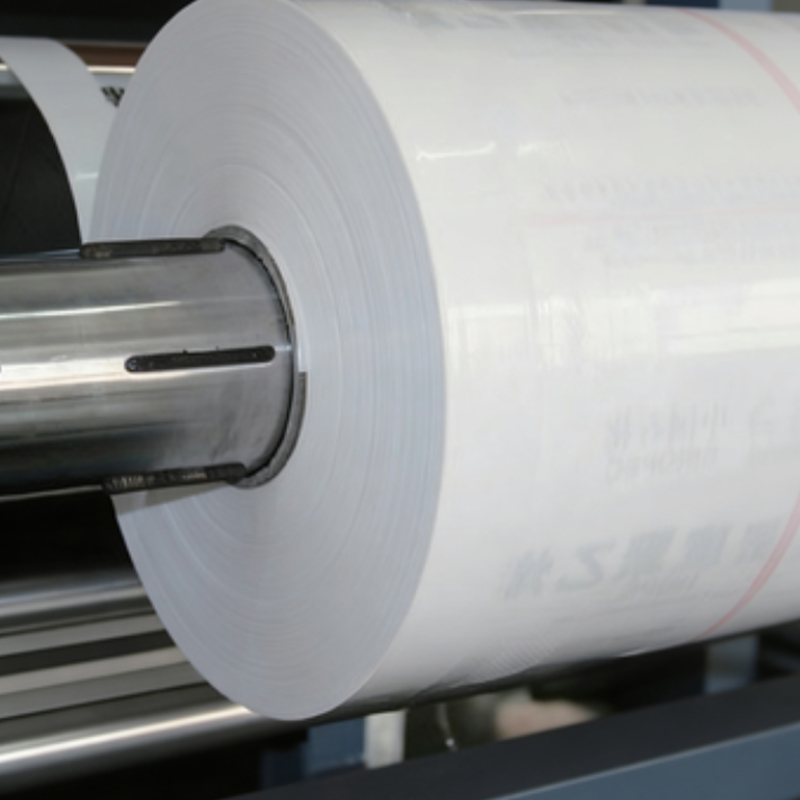

Линия экструзии сверхпрочной пленки FFS специально разработана для сверхпрочной упаковки FFS и обеспечивает непрерывное формование, наполнение и запечатывание пленки.

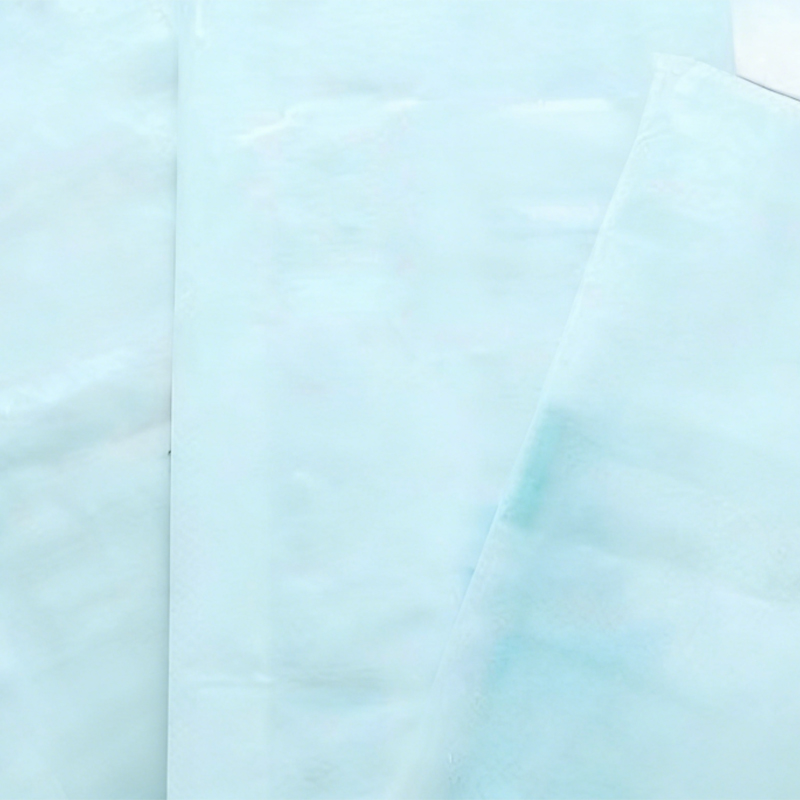

Типичные конечные продукты включают в себя:

Промышленные мешки для химикатов, удобрений и пластиковых смол.
Упаковка кормов для домашних животных и кормов для животных (мешки 15–50 кг)
Строительные материалы (цемент, песок, сухой раствор)
Сельскохозяйственные ресурсы (семена, средства защиты растений)

Реальный случай: Завод по производству удобрений в Юго-Восточной Азии использует эту производственную линию для производства плоско сложенной пленки шириной 600 мм и толщиной 0,12 мм со скоростью 75 м/мин. При использовании состава ЛПЭНП фактическая производительность достигла 440 кг/ч, а степень повреждения мешков во время наполнения снизилась более чем на 30%.

Высокая выходная эффективность
Фактическая производительность 420–460 кг/ч (в зависимости от сырья и структуры слоев), что обеспечивает средне- и крупномасштабное производство. Быстрее, чем обычные производственные линии того же класса (300–350 кг/ч).

Широкий диапазон толщины и гибкость материалов
Поддерживает толщину 0,05–0,18 мм, подходит для ПЭНП, ЛПЭНП, мЛПЭНП, ПЭВП. Это означает, что вы можете перейти от легкой транспортной пленки к сверхпрочной промышленной пленке на одной машине.

Плоская складная конструкция, оптимизированная для FFS
Максимальная ширина плоского сгиба (со сгибом) 600 мм, что соответствует стандартным размерам пакетов FFS, используемым в автоматических упаковочных линиях. Никакой вторичной резки или доработки не требуется.

Стабильная механическая конструкция
Контроль мощности и температуры осуществляется по проверенной схеме Jwell, обеспечивая стабильное давление расплава и равномерную толщину пленки. Температура воздуха ≤25°C помогает поддерживать постоянное охлаждение.

Промышленное структурное проектирование
Использует 3-фазный источник питания 380 В, 50 Гц, распространенный в Европе, Азии, Африке и Южной Америке. Предназначен для непрерывной работы 24/7.

Реальный случай: Переработчик упаковки в Кении заменил две старые производственные линии на одну единицу этого оборудования, сэкономив 40% площадей и одновременно увеличив ежемесячный выпуск сверхмощных мешков со 180 тонн до 260 тонн.

Чтобы обеспечить стабильные характеристики пленки при использовании FFS, во время и после производства применяются следующие процедуры контроля качества:
Во время экструзии:

Послепроизводственные испытания (на партию):

Реальный случай: Клиент из Польши сообщил, что после добавления онлайн-мониторинга толщины уровень плохого приваривания снизился с 2,1% до 0,6% за два месяца.

В1: Может ли эта производственная линия использовать 100% переработанный ЛПЭНП?
О: Да, но ожидаемая производительность упадет примерно до 350–380 кг/ч. Переработанный материал влияет на индекс расплава и требует более тонких сеток. Рекомендуется использовать 70% первичного и 30% измельченного лома собственного производства, чтобы обеспечить стабильное уплотнение FFS.

В2: Какова минимальная толщина мешка для удобрений весом 25 кг?
A: Для 25 кг цемента/удобрений типичная толщина составляет 0,10 мм. На 50 кг используйте 0,12–0,14 мм. При толщине 0,08 мм существует риск поломки мешка во время испытаний на падение.

В3: Как можно увеличить скорость линии выше 80 м/мин?
A: Расчетная максимальная скорость составляет 80 м/мин. Чтобы подняться выше, вам нужно:
Высокопроизводительный экструзионный шнек (опция)

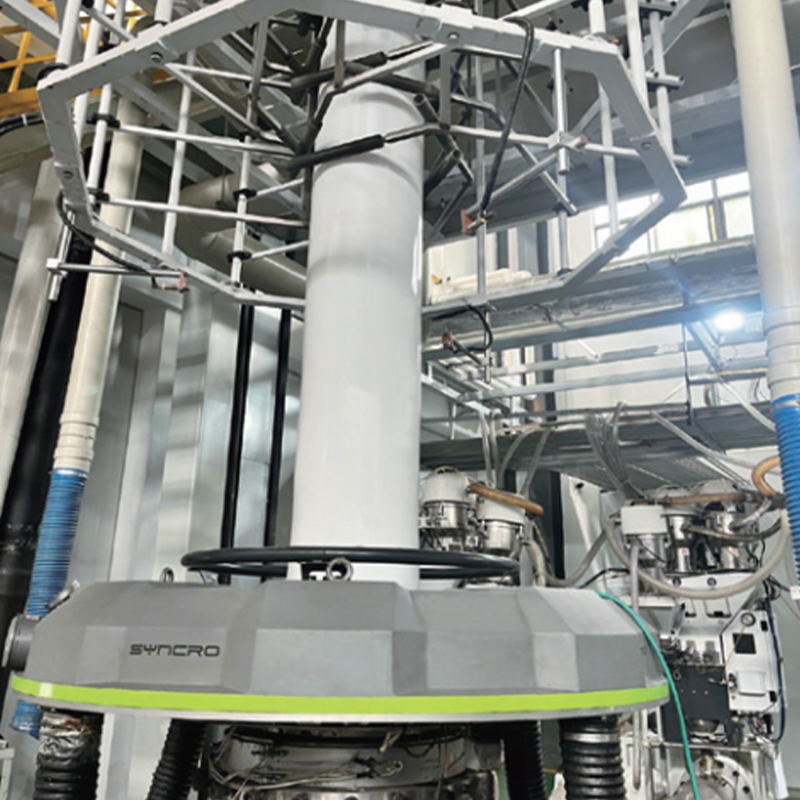

IBC с двойным воздушным кольцом (внутреннее пузырьковое охлаждение)
Но учтите: при скорости выше 85 м/мин ориентация пленки увеличивается, что может снизить прочность термосварки.

В4: Влияет ли температура окружающей среды выше 30°C на производство?
А: Да. Спецификация требует температуры охлаждающего воздуха ≤25°C. Выше этого линия инея поднимается, пленочная дымка увеличивается, и выход продукции может снизиться на 5–8%. В жарких регионах рекомендуется использовать воздушный охладитель.

Вопрос 5: Каков типичный срок окупаемости?
О: При работе 22 часа в день, производительности 430 кг/ч, производстве мешков по 25 кг и валовой прибыли 0,12 доллара США за кг → валовая прибыль в месяц ≈ 34 000 долларов США. Срок окупаемости обычно составляет 8–14 месяцев, в зависимости от местных затрат на электроэнергию и рабочую силу.

Вопрос 6: Как обеспечить однородность толщины при производстве ультратонкой пленки толщиной 0,05 мм?
Ответ: При толщине 0,05 мм на однородность в основном влияют три фактора: точность зазора матрицы, стабильность охлаждения воздушного кольца и контроль натяжения. Рекомендации:
Используйте высокоточную автоматическую систему контроля толщины (эта линия поддерживает допуск ±3–5%).
Обеспечьте стабильную температуру охлаждающего воздуха ≤25°C и равномерное распределение скорости воздуха.
Соответствующим образом уменьшите скорость линии до 60–70 м/мин и используйте состав на основе mLLDPE (более высокая прочность расплава).
Реальный пример: упаковочный завод в Таиланде использовал эту линию для производства легких внутренних мешков для удобрений толщиной 0,05 мм. С помощью вышеуказанных корректировок отклонение толщины контролировалось в пределах 4,2%, что соответствует требованиям FFS к термосварке.

Вопрос 7: Какие корректировки необходимы при переходе с производства пленки LLDPE на пленку HDPE?
Ответ: LLDPE и HDPE имеют разное поведение при кристаллизации, температуру плавления и скорость усадки. При переключении выполните следующие действия:
Продувка шнека: используйте специальный промывочный состав или переходный материал из линейного полиэтилена низкой плотности, экструдируйте при 180–200 °C в течение 20–30 минут.
Отрегулируйте температурный профиль: ПЭВП имеет более высокую температуру плавления (около 200–220 °C); поднять каждую зону экструдера на 15–20°С.
Измените степень набухания: Рекомендуемая степень набухания для ПЭВП составляет 2,5:1–3:1, тогда как для ЛПЭНП она обычно составляет 2:1–2,5:1.
Уменьшите производительность: Первоначально работайте со скоростью 350–380 кг/ч, затем постепенно увеличивайте после стабилизации.
